Снятие, разборка, сборка и установка выключателя зажиганияМосквич / Электрооборудование / Снятие, разборка, сборка и установка выключателя зажигания

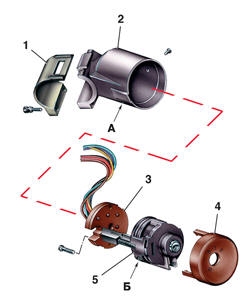

Детали выключателя зажигания KZ813
1 – скоба;
2 – корпус;
3 – контактная часть;
4 – облицовка;
5 – замок;
А – отверстие для фиксирующего штифта;
Б – фиксирующий штифт
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для снятия выключателя зажигания необходимо отсоединить провод от клеммы
«минус» аккумуляторной батареи, снять облицовочный кожух вала рулевого
механизма и отсоединить колодку проводов выключателя зажигания от жгута
проводов панели приборов.
2. Вставить ключ в замок выключателя зажигания и повернуть его в положение 0,
отвернуть болты крепления скобы выключателя, снять ее, а затем и выключатель
зажигания.
3. Установка выключателя зажигания производится в порядке, обратном снятию.
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для разборки выключателя зажигания отсоединить провода от колодки (см. рис.
Детали выключателя зажигания KZ813), повернуть ключ в положение 0, отвернуть
винт крепления замка, утопить фиксирующий штифт и вынуть замок с контактной
частью из корпуса 2.
2. Отвернуть винт крепления и отсоединить контактную часть 3 от замка 5. Снять
пластмассовую облицовку 4.
Сборка и установка
Сборку и установку выключателя зажигания следует производить в порядке, обратном
разборке и снятию.
