Система зажигания двигателя мод. 3313 - Катушки зажиганияМосквич / Электрооборудование / Система зажигания двигателя мод. 3313 - Катушки зажигания

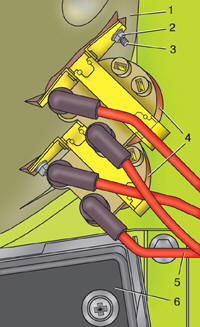

Вид на катушки зажигания
1 – брызговик;
2 – гайка крепления катушки;
3 – шпилька;
4 – катушки зажигания;
5 – высоковольтный провод;
6 – аккумуляторная батарея
В микропроцессорной системе зажигания применяются две катушки типа 3022.3705,
которые установлены на правом брызговике.
Катушки зажигания имеют по два высоковольтных вывода и обслуживают 1-й и 4-й,
2-й
и 3-й цилиндры двигателя соответственно.
