Стеклоподъемники
Стеклоподъемник передней двери
1 – чашка тормоза;
2 – пружина тормоза;
3 – шестерня;
4 – валик;
5 – корпус стеклоподъемника;
6 – барабан;
7 – оболочка троса;
8 – верхний ролик стеклоподъемника;
9 – направляющая стеклоподъемника;
10 – шарнир сухаря;
11 – сухарь ползуна;
12 – нижний ролик стеклоподъемника;
13 – кронштейн ролика;
14 – трос стеклоподъемника;
15 – пружина барабана

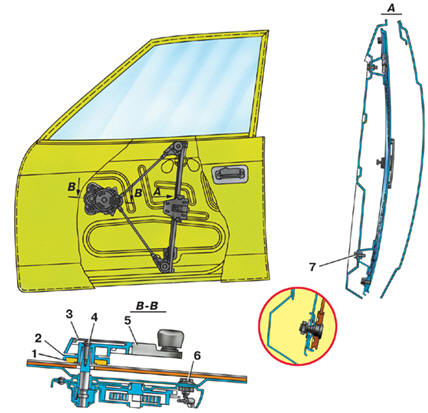

Установка стеклоподъемника и его ручки
1 – прокладка розетки;
2 – розетка ручки;
3 – заглушка ручки;
4 – винт крепления ручки;
5 – ручка стеклоподъемника;
6 – болт крепления стеклоподъемника;
7 – болт
В боковых дверях кузова применены стеклоподъемники передних дверей для всех
моделей, задних дверей для мод. 2141-01 с тросовым приводом и жестким стальным
направляющим желобом одинаковой кривизны со стеклами.
Стеклоподъемники передних и задних дверей имеют одинаковую конструкцию и
отличаются только длиной троса, направляющих трубок, а также расположением
присоединительных мест для этих трубок на корпусе стеклоподъемника.
Правый и левый стеклоподъемники передних и задних дверей унифицированы и
взаимозаменяемы.
