Распределительный вал и его привод - НатяжительМосквич / Особенности ремонта двигателя мод. 2106 / Распределительный вал и его привод - Натяжитель

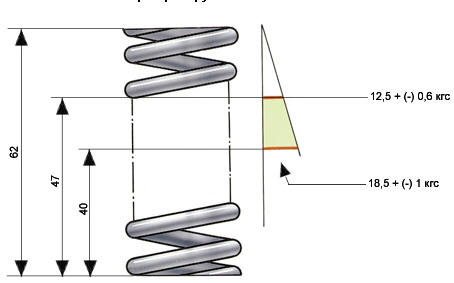

Основные данные для проверки пружины натяжителя
Для разборки натяжителя цепи снять колпачковую гайку 1 (см. рис. Разрез
натяжителя
цепи), сухарь 9 и пружинное кольцо 4, затем вынуть плунжер 7, пружину 5 и
стержень 3
вместе с пружиной 8 и шайбой 6.
Сборку следует производить в обратном порядке.
При проверке обратить внимание, нет ли на сухаре 9 и стержне 3 задиров, а на
сопрягающихся поверхностях башмака и плунжера натяжителя цепи глубоких рисок.
Поврежденные детали заменить.
Упругость пружины натяжителя должна находиться в пределах, указанных на рисунке;
при меньшей упругости пружину заменить.
Проверить, нет ли повышенного износа на башмаке и успокоителе; при необходимости
их
заменить.
