Разрез натяжителя цепи

1 – колпачковая гайка;
2 – корпус натяжителя;
3 – стержень;
4 – пружинное кольцо;
5 – пружина плунжера;
6 – шайба;
7 – плунжер;
8 – пружина;
9 – сухарь;
10 – пружинное кольцо

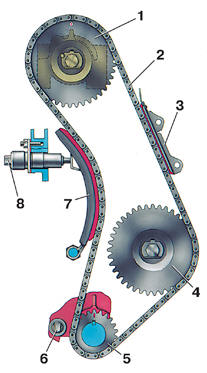

Схема механизма привода распределительного вала и вспомогательных органов

1 – звездочка распределительного вала; 2 – цепь;
3 – успокоитель цепи;
4 – звездочка валика привода масляного насоса; 5 – звездочка коленчатого вала; 6 – ограничительный палец; 7 – башмак натяжителя;
8 – натяжитель цепи

Ослабить гайку 1 (рис. Разрез натяжителя цепи). При этом освобождается стержень 3 и
цепь натягивается башмаком 7 (рис. Схема механизма привода распределительного вала
и вспомогательных органов), на который через плунжер 7 (см. рис. Разрез натяжителя
цепи) действует пружина 8.

Повернуть коленчатый вал на 1–1,5 оборота в направлении вращения. При этом пружина
натяжителя, действующая на башмак, автоматически отрегулирует натяжение цепи.

Затянуть колпачковую гайку 1, благодаря чему стержень 3 зажимается цангами сухаря 9,
и при работе двигателя на плунжер 7 действует только пружина 5. Эта пружина отжимает
плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает
масло, играющее роль амортизатора при ударах цепи.

Благодаря гарантированному зазору 0,2–0,5 мм между стержнем 3 и плунжером 7 при
сильных ударах цепи вступает в действие пружина 8.
