Разборка и сборка масляного насосаМосквич / Особенности ремонта двигателя мод. 2106 / Разборка и сборка масляного насоса

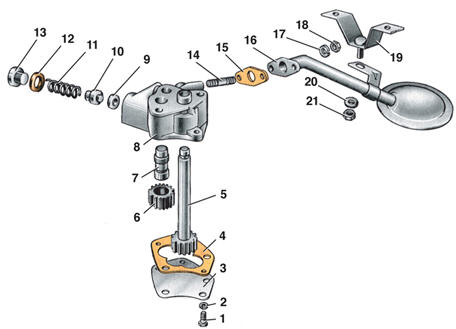

Масляный насос и маслоприемник двигателя мод. 2106
1 – болт крепления крышки насоса;
2 – шайба;
3 – крышка насоса;
4 – прокладка крышки насоса;
5 – валик с ведущей шестерней;
6 – ведомая шестерня;
7 – ось ведомой шестерни;
8 – корпус насоса;
9 – седло клапана;
10 – редукционный клапан;
11 – пружина редукционного клапана;
12 – прокладка пробки;
13 – пробка;
14 – шпилька крепления маслоприемника;
15 – прокладка фланца маслоприемника;
16 – маслоприемник;
17 – пружинная шайба;
18 – гайка крепления маслоприемника;
19 – верхний кронштейн крепления маслоприемника;
20 – коническая шайба;
21 – гайка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Закрепить масляный насос в тисках.
2. Отвернуть три болта 1 и снять крышку 3 с прокладкой 4.
3. Вынуть из корпуса 8 валик насоса с ведущей шестерней 5 и ведомую шестерню 6.
4. Вывернуть пробку 13 редукционного клапана и вынуть из корпуса пружину 11 и
клапан 10.
5. Сборка насоса производится в обратном порядке.
6. После сборки насоса при проворачивании ведущего валика рукой шестерни должны
вращаться плавно, без заедания.
