Коленчатый вал и маховик - Проверка биения и несоосности шеекМосквич / Особенности ремонта двигателя мод. 2106 / Коленчатый вал и маховик - Проверка биения и несоосности шеек

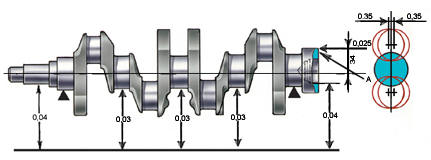

Допустимые биения основных поверхностей коленчатого вала двигателя мод. 2106
Установить коленчатый вал на две призмы и проверить индикатором:
– биение коренных шеек; максимально допустимое 0,03 мм;
– биение посадочных поверхностей под звездочку и подшипник первичного вала
коробки
передач; максимально допустимое 0,04 мм;
– смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и
коренных шеек; максимально допустимое ±0,35 мм;
– неперпендикулярность к оси коленчатого вала торцевой поверхности А фланца. Ее
биение не должно превышать 0,025 мм.
