Противотуманные фарыChevrolet Niva / Электрооборудование / Противотуманные фары
На автомобилях в вариантном исполнении могут быть установлены противотуманные
фары. Схема
включения противотуманных фар показана на рис. 7-39. Фары включаются
выключателем 3 с помощью
вспомогательного реле 4 типа 113.3747. Противотуманные фары можно включить
только в том случае, если
переключателем включено наружное освещение.

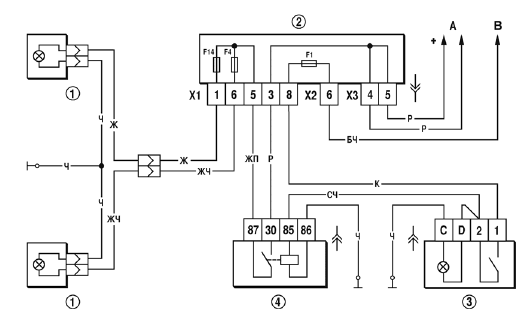

Рис. 7-39. Схема включения противотуманных фар
1 - противотуманные фары;
2 - монтажный блок;
3 - выключатель противотуманных фар;
4 - реле включения противотуманных фар;
А - к источникам питания;
В - к переключателю наружного освещения.
