Устройство коробки передач показано на рис. 3-10, 3-11, 3-21 и 3-28.

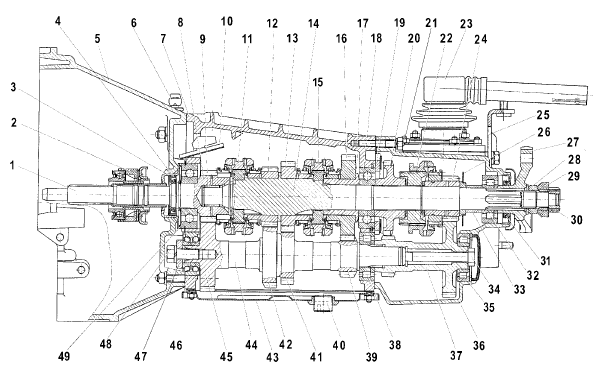

Рис. 3-10. Коробка передач:

1 – первичный вал;
2 – муфта выключения сцепления; 3 – передняя крышка с направляющей втулкой; 4 – сальник первичного вала; 5 – картер сцепления;
6 – сапун;
7 – картер коробки передач; 8 – шестерня постоянного зацепления первичного вала; 9 – игольчатый подшипник вторичного вала; 10 – лоток для сбора и стока масла; 11 – синхронизатор III и IV передач; 12 – шестерня III передачи; 13 – шестерня II передачи; 14 – вторичный вал;
15 –синхронизатор I и II передач; 16 – шестерня I передачи; 17 – втулка шестерни I передачи; 18 – промежуточный подшипник вторичного вала; 19 – стопорная пластина промежуточного подшипника; 20 – шестерня заднего хода; 21 – гайка крепления механизма выбора передач; 22 – синхронизатор V передачи; 23 – механизм выбора передач; 24 – шестерня V передачи; 25 – кронштейн крепления опорной пластины; 26 – маслоотражательная шайба; 27 – фланец эластичной муфты карданной передачи; 28 – гайка;
29 – уплотнитель центрирующего кольца; 30 – центрирующее кольцо; 31 – сальник заднего подшипника вторичного вала; 32 – задний подшипник вторичного вала; 33 – распорная втулка;
34 – болт блока шестерен; 35 – подшипник блока шестерен; 36 – задняя крышка коробки передач; 37 – блок шестерен V передачи и заднего хода; 38 – задний подшипник промежуточного вала; 39 – шестерня I передачи промежуточного вала; 40 – пробка сливного отверстия; 41 – шестерня II передачи промежуточного вала; 42 – шестерня III передачи промежуточного вала; 43 – нижняя крышка коробки передач; 44 – промежуточный вал;
45 – шестерня постоянного зацепления промежуточного вала; 46 – передний подшипник промежуточного вала; 47 – зажимная шайба подшипника промежуточного вала; 48 – болт зажимной шайбы; 49 – задний подшипник первичного вала.
