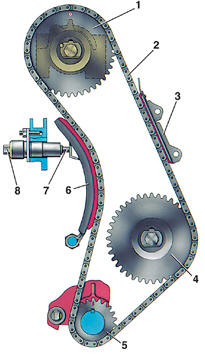

Привод механизма газораспределения двигателя мод. 2106

1 – звездочка распределительного вала; 2 – цепь;
З – успокоитель;
4 – звездочка вала привода масляного насоса; 5 – звездочка коленчатого вала; 6 – башмак натяжения;
7 – плунжер натяжителя;
8 – фиксирующая гайка стержня натяжителя

Осуществляется на холодном двигателе при пробеге нового автомобиля 1,5 тыс. км
(после подтяжки крепления головки цилиндров) и в дальнейшем через каждые 15 тыс. км,
а также в случае появления повышенного шума в приводе.

ПОРЯДОК ВЫПОЛНЕНИЯ
Двигатель мод. 2106
1. Ослабить фиксирующую гайку 8 (см. рис. Привод механизма газораспределения двигателя мод. 2106) стержня натяжителя, легким постукиванием молотка по ней устранить возможное “закусывание” стержня и специальным ключом провернуть коленчатый вал на 1–1/2 оборота в направлении его вращения.

2. При этом пружина плунжера воздействует на башмак 6 натяжителя через плунжер 7
и автоматически устанавливает необходимое натяжение цепи.

3. По окончании регулировки фиксирующую гайку 8 нужно затянуть.

Двигатели мод. 331, 3317 и 3313

4. Ослабить крепление прижимной пластины плунжера натяжного устройства, отвернув на 1/2–2/3 оборота стопорный болт (1). Не следует отворачивать стопорный болт на величину больше указанной, так как при этом может произойти его разобщение со стопорной пластиной и плунжер натяжителя не будет фиксироваться в выбранном положении. Это приведет к перескакиванию цепи на зубьях звездочек и, в конечном итоге, к тяжелой аварии двигателя. Специальным ключом повернуть коленчатый вал двигателя по ходу вращения на 2–3 оборота и затянуть стопорный болт до отказа, зафиксировав новое положение звездочки натяжного устройства.
