Система выпуска отработавших газовChevrolet Niva / Система выпуска отработавших газов
Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную
трубу 13 (рис. 2-
77), нейтрализатор 7, дополнительный глушитель 8 и основной глушитель 9.
Приемная труба соединяется с фланцем нейтрализатора с помощью подвижного
шарнира. Между
фланцами помещено металлографитное кольцо 11 со сферической поверхностью.
Приемная труба 13 крепится гайками на шпильки выпускного коллектора, между ними
устанавливается уплотнительная прокладка 2. Под гайки крепления к коллектору
ставятся стопорные
пластины 1. Вторым концом приемная труба при помощи скобы 12 крепится к
кронштейну 4,
установленному на крышке коробки передач.
Нейтрализатор 7 и дополнительный глушитель 8 составляют неразборный узел и
крепятся к
основному глушителю подвижным шарниром 10.
Основной глушитель 9 подвешивается к полу кузова двумя подушками 14.
Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

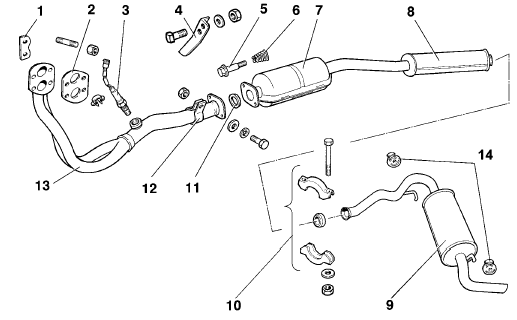

Рис. 2-77. Система выпуска отработавших газов:
1 – скоба крепления приемной трубы;
2 – прокладка; 3 – датчик концентрации кислорода;
4 – кронштейн;
5 – болт;
6 – коническая пружина;
7 – нейтрализатор;
8 – дополнительный глушитель;
9 – основной глушитель;
10 – хомут крепления труб;
11 – сферическое кольцо;
12 – подушка крепления;
13 – приемная труба;
14 – подушки крепления глушителей.
