Техническая характеристикаКамаз / ЭЛЕКТРООБОРУДОВАНИЕ / Техническая характеристика
Электрический спидометр состоит из
преобразователя
(датчика), который обеспечивает
подачу
сигналов на приемник; приемника (трехфазного
синхронного двигателя с возбуждением
от постоянных
магнитов) и магнитоиндуктивного механизма
спидометра со счетным устройством.
Приемник конструктивно объединен
с магнитоиндуктивным
механизмом в один прибор-указатель
спидометра. Конструкция спидометра
показана на рис. 350.

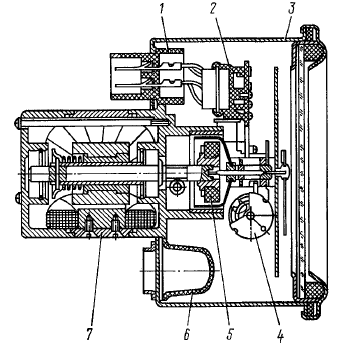

Рис. 350. Указатель спидометра:
1 - колодка штекерная; 2 - плата печатная с полупроводниковыми элементами; 3 - корпус указателя; 4 - устройство счетное; 5 - механизм магнитоиндукционный; 6 - гнездо сигнальной лампы; 7 - электродвигатель
Принципиальные схемы спидометра и тахометра показаны на рис. 351, 352.

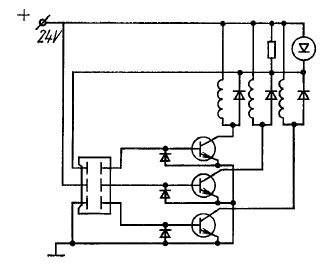

Рис. 351. Принципиальная схема спидометра

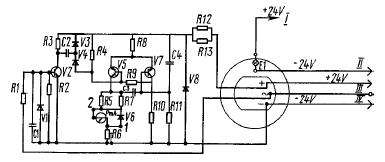

Рис. 352. Принципиальная электрическая схема
электронного тахометра:
I - к выключателю освещения контрольных приборов; II, IV - к корпусу автомобиля; III - к фазе генератора; С1, С2, СЗ, С4 - конденсаторы; R1... R13 - резисторы; VI, V8 - стабилитроны; V2, V5, V7 - транзисторы; V3, V4, V6 - диоды; Е1 - лампа А24-1
