СТАРТЕРКамаз / ЭЛЕКТРООБОРУДОВАНИЕ / СТАРТЕР
Стартер СТ-142Б герметичного исполнения (рис. 341)

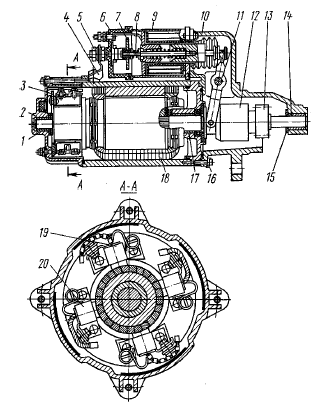

Рис. 341. Стартер СТ-142Б:
1 - крышка со стороны коллектора; 2, 14, 17 - подшипники; 3 - траверса; 4 - перемычка; 5 - болт контактный; 6 - крышка реле; 7 - диск контактный; 8 - шток; 9 - ярмо реле с катушкой; 10 - крышка со стороны привода; 11 - ось рычага; 12 - привод; 13-колесо зубчатое привода; 15 - шайба упорная; 16 - шайбы замковые; 18 - катушки; 19 - щетка изолированная; 20 - щетка неизолированная
закреплен на картере маховика с левой
стороны
двигателя, состоит из электродвигателя, механизма
привода и электромагнитного реле. Передаточное
отношение двигатель — стартер — 11,3. Электричес
кая схема стартера показана на рис. 342.
Рис. 342. Схема электрическая стартера:
I - к выключателю стартера; II - к аккумуляторной батарее
Электродвигатель стартера постоянного тока, последовательного
возбуждения; шестерня привода входит в зацепление
с венцом маховика принудительно с
помощью электромагнитного
тягового реле. Выход из зацепления
шестерни привода осуществляется
при отключении
электромагнитного тягового реле после пуска двигателя.
На стартере применен привод с храповичным механизмом свободного хода.
