Ремонт стартера - РазборкаОКА / Электрооборудование / Ремонт стартера - Разборка
Вам потребуются
ключ "на 8"
отвертка
электрический паяльник

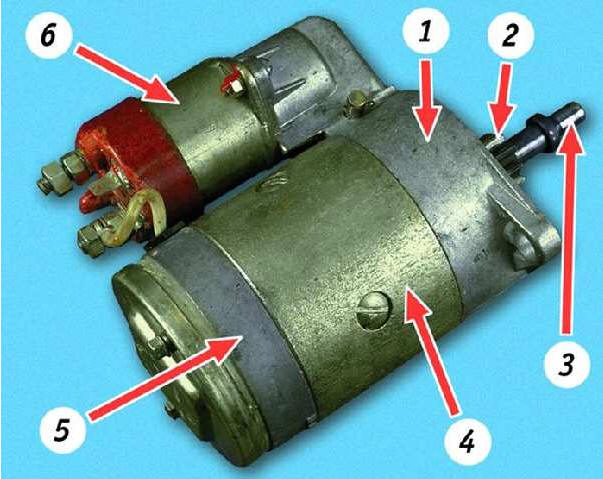

Стартер:
1 - крышка со стороны привода
2 - шестерня привода
3 - вал якоря
4 - корпус
5 - крышка со стороны коллектора
6 - тяговое реле
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните гайку нижнего контактного болта тягового реле стартера...
2. ...снимите шайбу и
отсоедините наконечник
вывода обмотки статора.
3. Отверните две гайки крепления тягового реле стартера (показана одна).
4. Выньте тяговое реле из
крышки со стороны
привода.
5. Выньте якорь тягового
реле из крышки со стороны
привода, выведя его из
зацепления с рычагом
привода.
6. Снимите упор рычага
привода, поддев его
отверткой.
7. Отверните два стяжных болта и...
8. ...снимите кожух с
крышки со стороны
коллектора.
9. Снимите уплотнительную прокладку кожуха.
10. Выньте из
щеткодержателя пружины
щеток.
11. Снимите стопорную
шайбу с валя якоря
стартера и...
12. ...регулировочные шайбы.
13. Разъедините корпус
стартера и крышку со
стороны коллектора (если
это не удается сделать
руками, воспользуйтесь
отверткой).
14. Выньте изолированные щетки из щеткодержателя и...
15. ...снимите крышку
стартера со стороны
коллектора.
16. Снимите дистанционную шайбу с вала якоря.
17. Выньте шплинт,
фиксирующий ось рычага
привода стартера, и...
18. ...выньте ось из крышки со стороны привода.
19. Снимите крышку со стороны привода.
20. Снимите рычаг привода стартера.
21. Выньте из корпуса якорь стартера.
22. Сдвиньте
ограничительное кольцо со
стопорного.
23. Снимите стопорное и ограничительное кольца с вала якоря.
24. Снимите муфту привода стартера в сборе с вала якоря.
25. Выньте из тягового реле пружину.
26. Для замены щеток
снимите изолирующую
скобу...
27. ...нагрейте паяльником
место соединения
изолированных щеток с
выводом статора и, разжав
отверткой изгиб вывода
статора...
28. ...снимите
изолированные щетки.
29. Отверните винты крепления наконечников шин неизолированных щеток и снимите щетки с крышки со стороны коллектора.
