Система отопления предназначена для поддержания оптимального температурного режима в кабине
при снижении температуры окружающего воздуха.

Электродвигатели 1 (рис. 327)

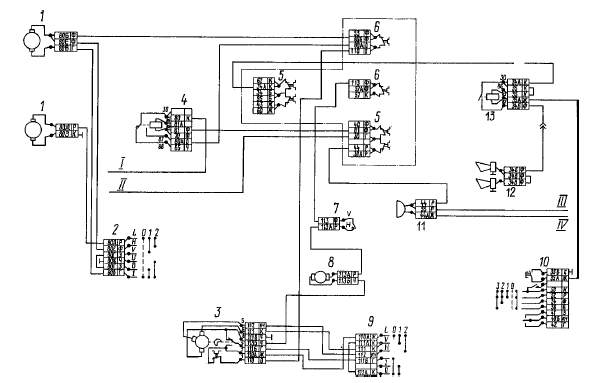

Рис. 327. Электрическая схема систем отопления, звуковой сигнализации и стеклоочистки:
Удаление варикоза операция варикоз вен варикоза-нет.рф.

1 - электродвигатель отопителя; 2 - переключатель электродвигателей отопителя; 3 - стеклоочиститель; 4 - реле электродвигателей отопителя; 5 - предохранитель 13.3722 (7,5 А); 6 - предохранитель ПР 310 (10 А); 7 - переключатель стеклоомывателя; 8 - стеклоомыватель, 9 - переключатель стеклоочистителя; 10 - переключатель света комбинированный; 11 - сигнал звуковой (зуммер); 12 - сигналы тональные; 13 - реле звуковых сигналов; I - к выводу AM выключателя приборов и стартера; II - к выводу КЗ выключателя приборов и стартера; III - к реле сигналов торможения; IV - к блоку сигнализаторов

нагнетают воздух, проходящий через радиатор отопителя кабины.

При установке электродвигателей обращать внимание на направление вращения их валов.

В системе применяется реверсивный электродвигатель МЭ 250. При подсоединении положительного полюса источника напряжения к красному проводу электродвигателя включается правое вращение,
а отрицательного полюса — левое вращение.

Электродвигатели соединены параллельно или
последовательно и могут работать в двух режимах.

Управление режима осуществляется с помощью клавишного
переключателя, расположенного в кабине.
