Система электроснабжения (рис. 323)

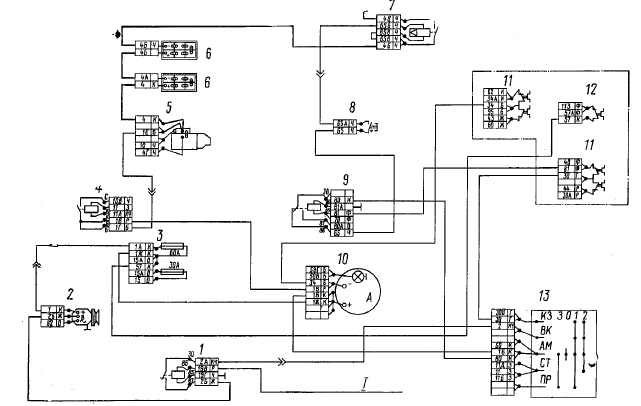

Рис. 323. Электрическая схема системы электроснабжения:
1 - реле отключения обмотки возбуждения генератора; 2 - генератор; 3 - блок предохранителей; 4 - реле стартера; 5 - стартер; 6 - батареи аккумуляторные; 7 - выключатель массы; 8 - кнопка дистанционного выключателя массы аккумуляторных батарей; 9 - реле электродвигателей отопителя; 10 - амперметр; 11 - предохранители 13.3722 (7.5 А); 12 - предохранитель ПР310 (10 А); 13 - выключатель приборов и стартера; I - к термореле ЭФУ
служит для питания потребителей при работающем двигателе.
Источниками электроэнергии являются две аккумуляторные
батареи 6, соединенные последовательно,
генераторная установка 2, подключенная
параллельно
аккумуляторным батареям.
Отрицательный вывод
аккумуляторных батарей
подсоединен к корпусу
автомобиля через выключатель
7 массы с дистанционным
управлением.
Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ.
Кроме того, при рабочем положении ключа выклю-
чателя 13 приборов и стартера ток
не подается к
кнопке 8 дистанционного выключателя массы, что
предотвращает случайное выключение массы при
работающем двигателе (выключение аккумуляторных
батарей возможно только после отключения
генератора от системы электрооборудования установкой
ключа выключателя приборов
и стартера в
нейтральное положение).
