Блок контрольных ламп

Блоки контрольных ламп (левый и правый), расположенные на щитке приборов, показаны на рисунке 6:

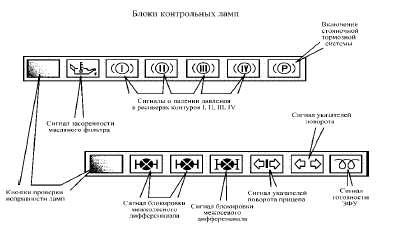

Рис. 6. Блок контрольных ламп
Рис. 6. Блок контрольных ламп

— кнопка проверки исправности контрольных ламп;
— контрольный сигнал готовности ЭФУ к работе, красный;
— контрольный сигнал работы указателей поворота автомобиля, зеленый, прерывистый; — контрольный сигнал работы указателей поворота прицепа, зеленый, прерывистый; — контрольный сигнал включения блокировки межколесного дифференциала, красный; — предупредительный сигнал о засоренности воздушного фильтра, красный; — предупредительный сигнал засоренности масляного фильтра, красный;
— предупредительные сигналы о падении давления в баллонах контуров 1, 2, 3 пневматического привода тормозов, красные, при включении звучит зуммер;
— контрольный сигнал включения стояночного тормоза, красный, прерывистый.

Переключатели и выключатели клавишные показаны на рисунках 3 и 5.

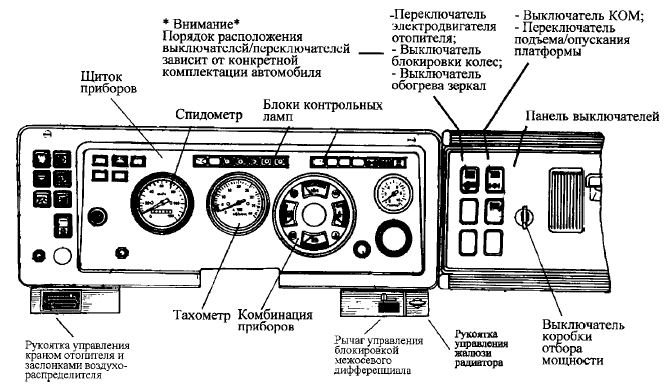

Рис. 3. Панель приборов
Рис. 3. Панель приборов

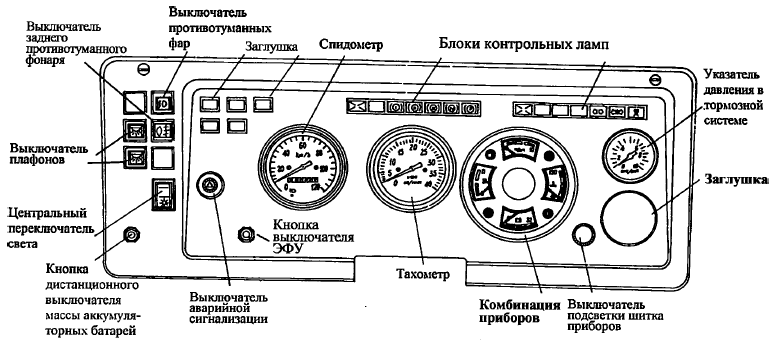

Рис. 5. Щиток приборов
Рис. 5. Щиток приборов

— переключатель электродвигателей отопителя; — выключатель заднего противотуманного фонаря; — выключатель противотуманных фар; — выключатель плафона.

— переключатель подъема/опускания платформы; — выключатель КОМ;
— выключатель обогрева зеркал; — выключатель блокировки колес; Порядок расположения переключателей и выклю чателей может быть изменен в зависимости от конкретной комплектации автомобиля.
