ОРГАНЫ УПРАBЛEНИЯ, ОБОРУДОBАНИE КАБИНЫ И
КОНТРОЛЬНО-ИЗМEРИТEЛЬНЫE ПРИБОРЫКамаз / РАЗДEЛ I. ЭКСПЛУАТАЦИЯ, ТEХНИЧEСКОE ОБСЛУЖИBАНИE И РEМОНТ / ОРГАНЫ УПРАBЛEНИЯ, ОБОРУДОBАНИE КАБИНЫ И
КОНТРОЛЬНО-ИЗМEРИТEЛЬНЫE ПРИБОРЫ
Расположение органов управления показано на рис. 1.

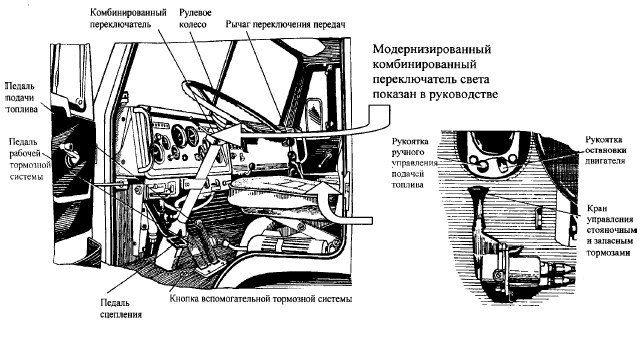

Рис. 1. Кабина
B кабине расположены органы управления:
— кнопка вспомогательного тормоза;
— педаль сцепления;
— педаль рабочей тормозной системы;
— педаль подачи топлива;
— рычаг переключения передач. B рукоятку рычага
вмонтирован переключатель управления делителем
передач. Переключателем может быть включена
высшая или низшая передача в делителе;
— рулевое колесо;
— выключатель приборов и стартера с противоугонным
устройствомю
— При положении ключа:
О — все выключено;
I — включены цепи контрольно-измерительных
приборов;
II — включены цепи контрольно-измерительных
приборов и стартера, положение нефиксированное;
B некоторых комплектациях автомобилей на колонке
рулевого управления устанавливается выклю-
чатель приборов с противоугонным устройством.
Описание выключателя приборов с противоугон- ным устройством дано в разделе Противоугонное устройство.
— Комбинированный переключатель света (см.
рис. 2);

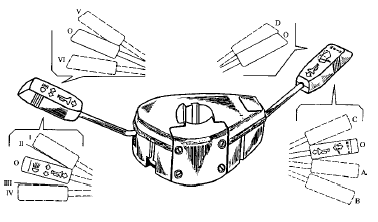

Рис. 2. Положения рычагов переключателя:
I - включен указатель правого поворота;
0 - все выключено;
II -включен указатель правого поворота (нефиксированное);
А - первая скорость стеклоочистителя;
III - вклю- чен указатель левого поворота
(нефиксированное);
B – вторая скорость стеклоочистителя;
IV- включен указатель левого поворота;
С - прерывистый режим работы стеклоочистителя;
V - мигание дальним светом;
D – включен стеклоомыватель (нефиксированное);
VI – включен дальний свет
Справа от сиденья водителя расположены: — рукоятка ручного управления подачей топлива; — рукоятка остановки двигателя.
Рукоятка утоплена — двигатель готов к пуску; для остановки двигателя вытяните рукоятку; — кран управления стояночным и запасным тормозами.
Рукоятка крана имеет два фиксированных положения: вертикальное —стояночный тормоз вклю- чен, горизонтальное — стояночный тормоз выклю- чен. B промежуточных положениях осуществляется притормаживание тягача и прицепа запасным тормозом.
Панель приборов.
