Отсоедините массовый провод от аккумуляторной батареи.

Снимите выключатель сигнала, отверните гайку крепления рулевого колеса и снимите рулевое
колесо. Отверните винты и снимите кожухи вала руля.

Снимите подрулевые переключатели. Отверните четыре винта и снимите щиток 6 (рис. 8-19) панели
приборов в сборе с переключателями, отсоединив колодки жгута проводов от переключателей.

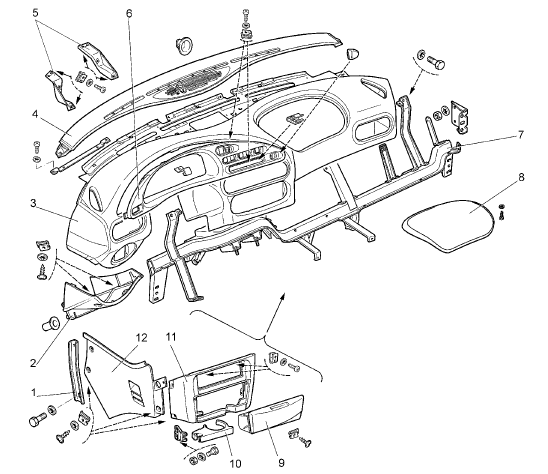

Рис. 8-19. Снятие панели приборов:

1 – левая стойка поперечины панели приборов; 2 – крышка блока предохранителей; 3 – панель приборов;
4 – вставка панели приборов; 5 – кронштейны крепления комбинации приборов; 6 – щиток панели приборов; 7 – поперечина панели приборов; 8 – крышка;
9 – пепельница;
10 – сервисная полочка;
11 – накладка консоли панели приборов; 12 – экран консоли панели приборов.

Отверните два винта, отсоедините колодки жгута проводов и выньте комбинацию приборов.

Снимите обивки стоек ветрового окна.

Отверните два винта, снимите вставку 4 панели приборов.

Отверните четыре винта верхнего крепления панели приборов.

Отверните четыре винта и снимите полку панели приборов.

Выверните пять винтов 1 (см. рис. 8-30), снимите облицовку 4 тоннеля пола в сборе, извлеките
переключатели, отсоедините колодки жгута проводов.

Отверните четыре винта и снимите экран 12 (см. рис. 8-19) консоли панели приборов.

Отверните два винта и снимите накладку 11 консоли панели приборов.

Отверните два винта и снимите крышку 8 вещевого ящика. Снимите плафон освещения вещевого
ящика, отверните два винта и извлеките корпус вещевого ящика.

Отверните четыре винта крепления поперечины панели приборов к кронштейну кузова слева и
справа от рулевого вала и снимите панель приборов.

Установку панели приборов производите в обратном порядке.
