ОБЩИЕ СВЕДЕНИЯ

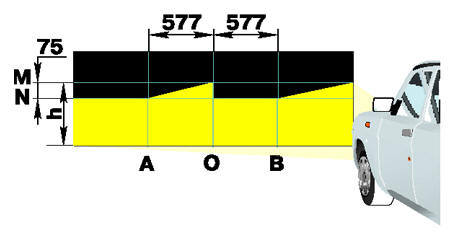

Разметка экрана для регулировки фар
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разметить экран, как показано на рисунке. При этом линию центров фар M
наносить
на экране на расстоянии h, равном высоте расположения центров фар над уровнем
пола. Расстояние h необходимо измерять на снаряженном автомобиле (см. табл.
«Технические характеристики автомобилей») с дополнительной массой, равной 75 кг
на месте водителя.
2. Проверить и при необходимости довести до нормы давление в шинах.
3. Установить автомобиль на горизонтальную площадку перпендикулярно экрану на
расстоянии 5 м. При этом продольная плоскость симметрии автомобиля должна
проходить по линии 0 на экране.
4. Установить ручку корректора фар, расположенную в комбинации приборов, в
положении «0».
5. Включить ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары
отдельно. Вторую фару во время регулировки закрыть непрозрачным материалом.
7. Отрегулировать винтами 1 (в горизонтальной плоскости) и 2 ( в вертикальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку "Разметка экрана для регулировки фар".
8. Фары считаются отрегулированными тогда, когда верхние границы левых частей
световых пятен совпадают с линией N, а вертикальные линии А и В проходят через
точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
