Стартер - СборкаВолга / Электрооборудование / Стартер - Сборка
ОБЩИЕ СВЕДЕНИЯ

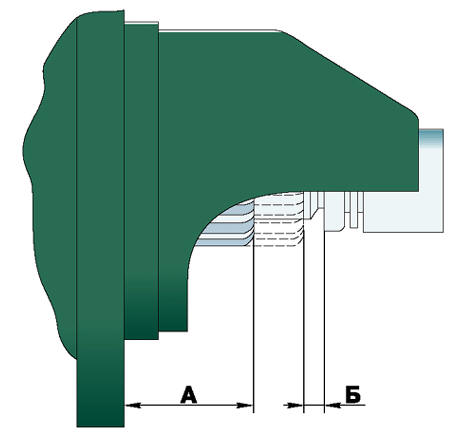

Проверка положений шестерни привода стартера
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сборку стартера проводят в порядке, обратном снятию. При сборке смазать
моторным маслом подшипники (втулки), шлицевую часть и цапфы вала. После сборки
проверить размер А, он должен быть не более 34 мм. Включить тяговое реле и
измерить размер Б между торцом шестерни и упорным кольцом, он должен быть в
пределах 3–5 мм. Если размер Б не попадает в данный предел, то отрегулировать
его
положение поворотом оси рычага (см. подраздел 7.7.2, пункт 7). Для этого
отпустить
контргайку, повернуть ось и затянуть контргайку. Рекомендуется после
окончательной
сборки проверить стартер на СТО на стенде мод. 532М. Стартер СТ230–Б4 считается
исправным, если при напряжении 12 В он потребляет ток не более 85 А и развивает
частоту вращения не менее 4000 мин–1. Стартер 42.3708–10 при напряжении 12 В
должен иметь следующие параметры: 75 А и 5000 мин–1.
