Передний тормозной механизм
Волга / Тормозная система / Передний тормозной механизм

ОБЩИЕ СВЕДЕНИЯ

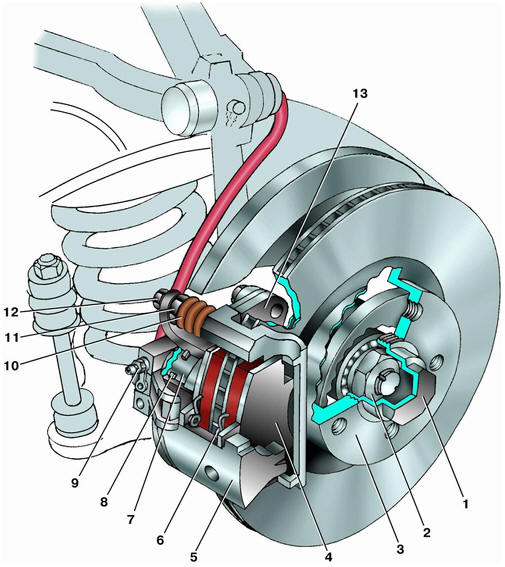

Устройство переднего тормозного механизма показано на рисунке.

Передний тормозной механизм
Передний тормозной механизм

1 – колпак ступицы;
2 – гайка;
3 – тормозной диск;
4 – тормозная колодка;
5 – корпус скобы;
6 – пружина колодки;
7 – поршень;
8 – манжета;
9 – клапан прокачки;
10 – чехол пальца;
11 – направляющий
палец;
12 – болт скобы;
13 – основание скобы
