Иммобилизатор

Схема соединений автомобильной противоугонной системы (АПС) показана на рис. 7-42. Описание
работы АПС приведено в руководстве по эксплуатации автомобиля, диагностики и ремонта – в руководстве
по ремонту системы управления двигателем.

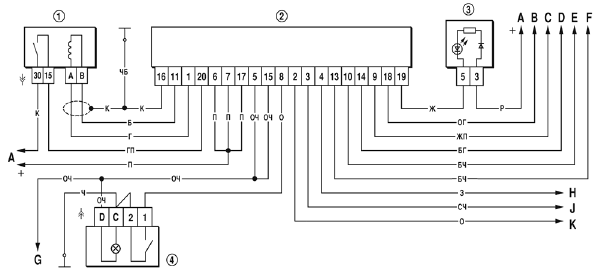

Рис. 7-42. Схема соединений автомобильной противоугонной системой
Рис. 7-42. Схема соединений автомобильной противоугонной системой

1 - выключатель зажигания; 2 - блок управления АПС; 3 - блок контрольных ламп; 4 - выключатель задних противотуманных огней; А - к источникам питания; В - к контроллеру, контакт «55»; С - к колодке диагностики; D - к выключателю в стойке двери водителя; E - к выключателям в стойках дверей; F - к выключателю наружного освещения (включение габаритных огней); G - к лампам противотуманного огня в задних фонарях; H - к выключателю наружного освещения (включение света фар); J - к выключателю противотуманных фар; K - к реле электростеклоподъемников (клемма «85»).
