Электроуправляемые зеркалаChevrolet Niva / Электрооборудование / Электроуправляемые зеркала
На части автомобилей ВАЗ-2123 устанавливаются зеркала с электроприводом и
встроенным
обогревателем. Схема включения зеркал показана на рис. 7-38. Управление работой
моторедукторов
электроприводов зеркал 4 осуществляется блоком 5. Нагревательные элементы зеркал
включаются
выключателем обогрева заднего стекла 6 через вспомогательное реле К7 типа
904.3747-10, установленное
в монтажном блоке. Обогрев зеркал можно включить только при включенном
зажигании, т.к. напряжение к
выключателю 6 подается через дополнительное реле К6, срабатывающее при включении
зажигания.
Питание к нагревательным элементам подается через контакты реле К7 от
предохранителя F8, который
напрямую подсоединен к источникам питания. Если при включении обогрева зеркала
не обогреваются,
необходимо проверить предохранитель F8, провода и их соединения, а также
выключатель и реле К7.
Электроуправляемые зеркала не нуждаются в обслуживании и в случае неисправности
моторедуктров или
нагревательного элемента должны заменяться новыми.

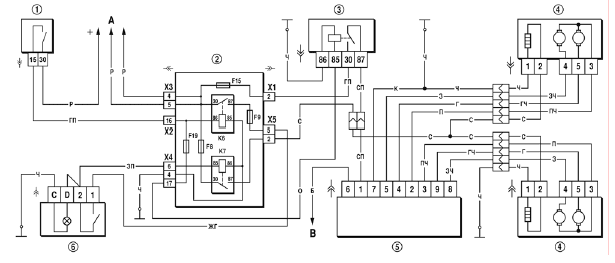

Рис. 7-38. Схема включения элетроуправляемых зеркал
1 - выключатель зажигания;
2 - монтажный блок;
3 - реле включения обогревателей передних сидений;
4 - электроуправляемые зеркала;
5 - блок управления электроуправляемыми зеркалами;
6 - выключатель обогрева заднего стекла;
А - к источникам питания;
В - к выключателю наружного освещения;
К6 - дополнительное реле;
К7 - реле включения обогрева заднего стекла.
