Шатунно-поршневая группа - Снятие и разборкаВолга / Двигатель моделей 402 и 4021 / Шатунно-поршневая группа - Снятие и разборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять головку блока цилиндров (см. подраздел 2.2.5).
2. Снять масляный насос
(см. подраздел 2.3.1,
пункты 1-3).
3. Отвернуть гайки 1
шатунных болтов и снять
крышку шатуна 2. Так как
крышка сидит плотно,
сбить ее несильными
ударами молотка. Вынуть
из крышки вкладыш
шатунного подшипника.
4. Протолкнуть поршень в
цилиндр так, чтобы он вышел из
цилиндра, а затем вынуть его
вместе с шатуном. Вынуть из
нижней головки шатуна вкладыш
шатунного подшипника. Вынимать
поршень с шатуном из цилиндра
нужно осторожно, чтобы не
повредить зеркало цилиндра.
Проверить метки на шатуне и
крышке шатуна. Если метки не
видны, пометить шатун и крышку
номером цилиндра.
5. Таким же образом
вынуть остальные поршни
с шатунами.
6. С помощью съемника
снять поршневые кольца.
7. Снять стопорные кольца с двух сторон поршня.
8. Выпрессовать
специальным
приспособлением
поршневые пальцы. Если
нет приспособления,
можно выбить поршневые
пальцы легкими ударами
молотка через оправку 1 —
это необходимо делать на
весу, чтобы не повредить
поршень. Вынуть шатун 2
из поршня 3.
9. Таким же образом снять
остальные поршни с
шатунов.
10. После разборки промыть все детали в бензине. Очистить поршни от нагара.
Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком
кольца.

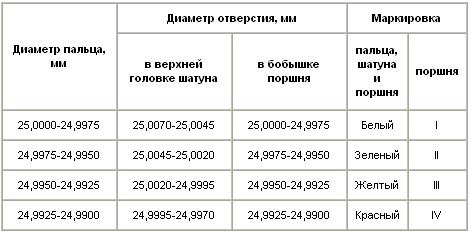

Таблица 2.10. Размерные группы поршней, шатунов и пальцев
Размерные группы поршней, шатунов и пальцев

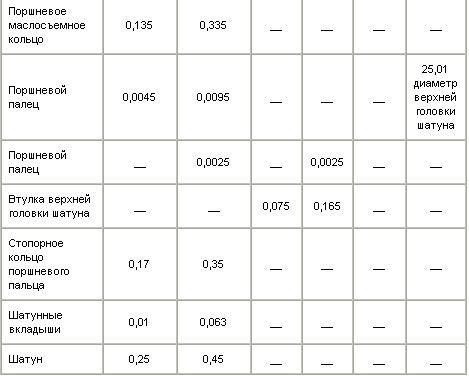

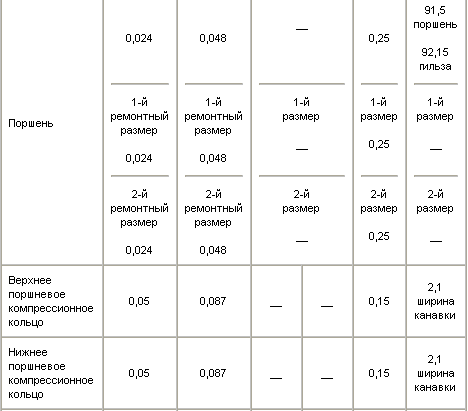

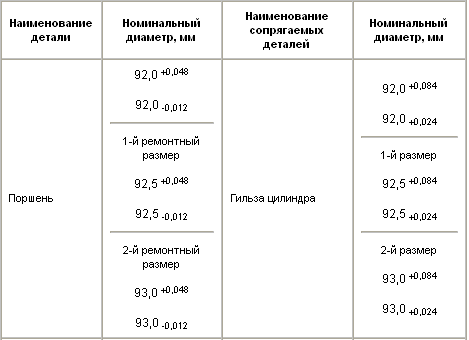

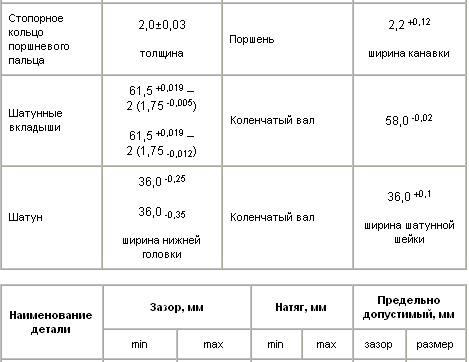

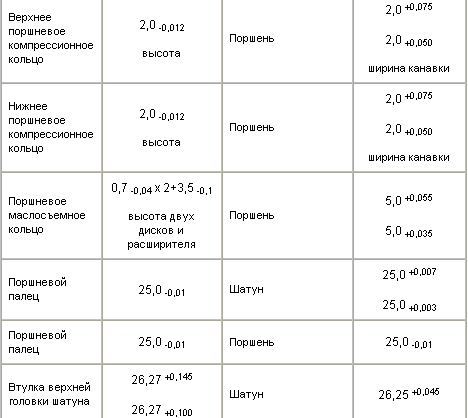

Таблица 2.11. Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. 402
Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей
шатунно-поршневой группы двигателя мод. 402
