Распределительный вал - СнятиеВолга / Двигатель моделей 402 и 4021 / Распределительный вал - Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять ремень привода вентилятора (см. подраздел 2.2.3, пункт 1).
2. Снять ремень привода генератора (см. подраздел 2.2.4).
3. Отвернуть четыре болта
1, снять вентилятор 2 и
шкив вентилятора 3.
Отвернуть четыре болта 4 и
снять шкив 5 водяного
насоса.
4. Отвернуть три гайки 2 и
снять привод 1
вентилятора. Отвернуть
болт 3 и гайку 5, снять
кронштейн 4 с натяжным
роликом. Отвернуть шесть
болтов 7 и снять шкив 6
коленвала с гасителем
крутильных колебаний в
сборке. Отвернуть стяжной
болт 8 (или храповик)
съемником, снять ступицу
шкива коленвала.
5. Отвернуть оставшиеся
гайки 1 и снять крышку 2
распределительных
звездочек.
6. Установить поршень 1-го
цилиндра в в.м.т. такта
сжатия. Для этого повернуть
коленчатый вал так, чтобы
совместились метки на
звездочке коленвала и
зубчатом колесе
распределительного вала.
7. Снять привод
распределителя зажигания
(см. подраздел 2.3.1.7, пункт
2).
8. Снять масляный фильтр (см. подраздел 2.3.2, пункт 2) .
9. Снять топливный насос
(см. подраздел 2.7.2, пункты
1-2).
10. Снять крышку коромысел
(см. подраздел 2.2.5, пункт 2)
.
11. Снять ось коромысел
клапанов со стойками в
сборе (см. подраздел 2.2.5,
пункт 3).
12. Вынуть штанги
толкателей, предварительно
пометив их номером
клапана.
13. Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.
14. Вынуть толкатели 1.
15. Отвернуть болт 1 и
снять с помощью съемника
зубчатое колесо 2
распределительного вала.
Отвернуть болты 3 и снять
упорный фланец
распределительного вала с
распорной втулкой.
16. Осторожно вынуть распределительный вал из блока цилиндров.

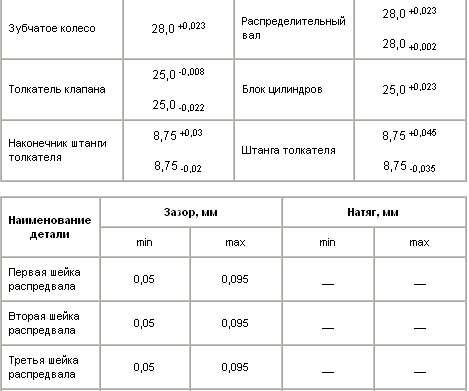

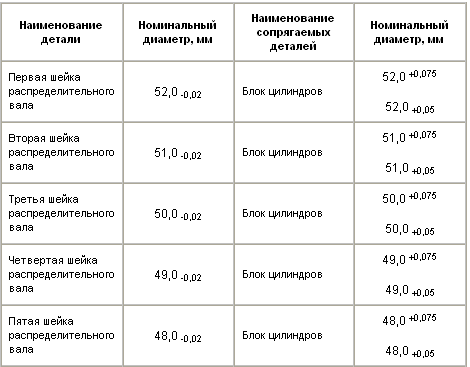

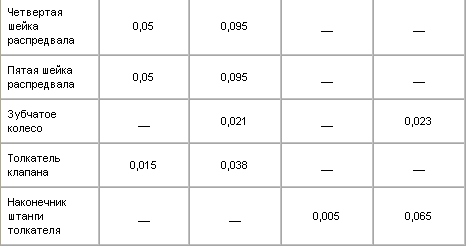

Таблица 2.9. Номинальные размеры и посадка сопрягаемых деталей
распределительного вала двигателя мод. 4062
Номинальные размеры и посадка сопрягаемых деталей распределительного вала
двигателя мод. 4062
