Очиститель ветрового стекла (особенности устройства)Chevrolet Niva / Электрооборудование / Очиститель ветрового стекла (особенности устройства)
Комплект очистителя ветрового стекла состоит из привода очистителя, рычагов и щеток.
Схема включения очистителя показана на рис. 7-32. Очиститель имеет три режима работы.
I режим – прерывистый, осуществляется в положениях II и III рычага переключателя
3. Этот режим
обеспечивается электронным реле К2 типа 524.3747 или 523.3747, установленным в
монтажном блоке. Это
реле также включает моторедуктор очистителя (малую скорость) при включении
омывателя ветрового
стекла.
II режим – постоянный, с малой скоростью движения щеток, осуществляется в
положении IV рычага
переключателя 3. При этом напряжение питания подается на щетку электродвигателя,
находящуюся в
геометрической нейтрали.
III режим – постоянный, с высокой скоростью движения щеток. Имеет место в
положении V рычага
переключателя 3. При этом напряжение питания подается на щетку, смещенную с
геометрической
нейтрали.

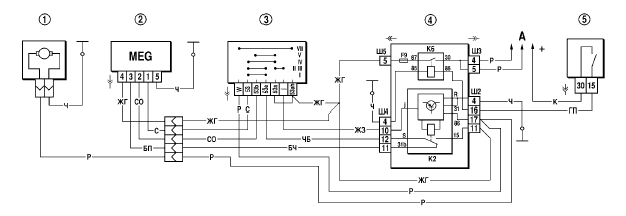

Рис. 7-32. Схема включения очистителя и омывателя ветрового стекла:
1 – электродвигатель омывателя ветрового стекла;
2 – электродвигатель очистителя ветрового стекла;
3 – переключатель очистителя и омывателя ветрового стекла;
4 – монтажный блок;
5 – выключатель зажигания;
А – к источникам питания;
К2 – реле очистителя ветрового стекла;
К6 – дополнительное реле.
