Особенности ремонта кузовов моделей 2111 и 2112 - Снятие и установка заднего буфера

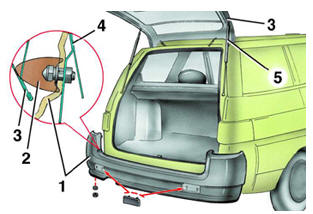

Снятие заднего бампера
1 – бампер;
2 – буфер;
3 – дверь задка;
4 – панель задка;
5 – газовый упор
Задний буфер 1 устанавливается нижней частью на две шпильки, приваренные к
панели 4
кузова, и прикручивается гайками с шайбами. В верхней части крепление буфера
осуществляется болтами с гайками в двух точках, причем болт крепления
завулканизирован в буфере 2, который обеспечивает мягкое закрытие двери 3 задка.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте дверь задка.
2. У автомобиля ВАЗ-2112 отсоедините провода от фонарей освещения номерного
знака.
3. Отверните две гайки нижнего крепления буфера и две гайки верхнего крепления.
4. Выньте буферы 2 с болтами.
5. Снимите буфер.
Установку буфера выполняйте в обратном порядке.
