Особенности ремонта кузовов моделей 2111 и 2112 - Снятие и установка двери задка
Дверь задка одностворчатая с верхним расположением петель, с неподвижным,
приклеенным стеклом. В открытом положении дверь удерживается газонаполненными
телескопическими упорами. Двери задка автомобилей ВАЗ–2111 и ВАЗ–2112 несколько
отличаются устройством петель и их креплением.

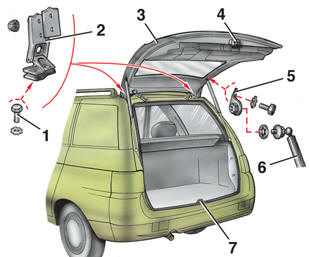

Снятие двери задка автомобиля ВАЗ–2111
1 – болт крепления неподвижного звена петли;
2 – подвижное звено петли;
3 – дверь задка;
4 – замок двери задка;
5 – кронштейн крепления газонаполненного упора;
6 – газонаполненный упор;
7 – фиксатор замка

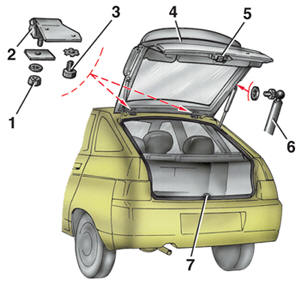

Снятие двери задка автомобиля ВАЗ–2112
1 – гайка;
2 – неподвижное звено петли;
3 – болт;
4 – дверь задка;
5 – замок двери задка;
6 – газонаполненный упор;
7 – фиксатор замка
