Переключатель указателя поворота и света фар типа 69.3709

Номера контактов переключателя указателя поворотов и света фар

Переключатель стеклоочистителя и омывателя типа 70.3709

Номера контактов переключателя стеклоочистителя и омывателя

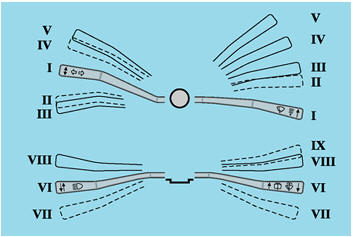

Положения рычагов подрулевого переключателя

Жирными линиями показаны исходные положения, тонкими – фиксированные и пунктирными – нефиксированные положения рычагов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Отверните семь винтов крепления подрулевых кожухов и снимите нижний подрулевой кожух.

3. Опустив рулевую колонку вниз, снимите верхний подрулевой кожух.

4. Сжав два
пластмассовых
фиксатора, выньте
переключатель
стеклоочистителя и
омывателя из основания
подрулевых
переключателей.

5. Отсоедините от него колодку с проводами.

6. Сжав два
пластмассовых
фиксатора, выньте
переключатель указателей поворота и света фар из основания подрулевых
переключателей и
отсоедините от него
колодку с проводами.

7. Для проверки переключателей подключите контрольную лампу на 12 В к соответствующим контактам, указанным в приведенных таблицах (в данном случае показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам, лампа должна загореться. В противном случае переключатель неисправен. Устанавливаются подрулевые переключатели в обратном порядке.

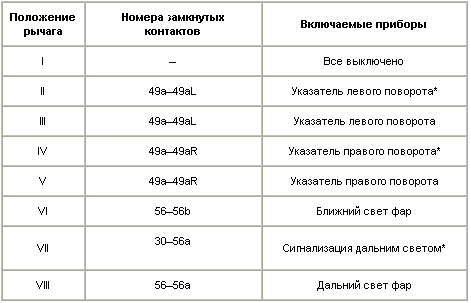

Замыкание контактов при различных положениях рычага переключателя указателя
проворота и света фар

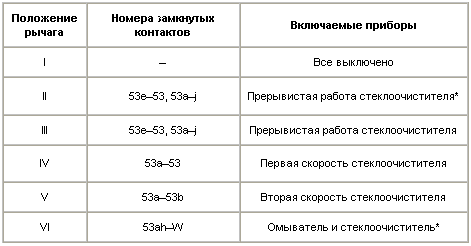

* Нефиксированное положение. Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

* Нефиксированное положение
