Система питания карбюраторних двигателей - Ремонт топливного насоса
ОБЩИЕ СВЕДЕНИЯ
Рекомендация
Перед разборкой насоса проверьте герметичность его
клапанов. Для этого покачайте рычаг ручного привода
топливного насоса, поочередно закрывая
всасывающий 1 и нагнетательный 2 патрубки
пальцем. Во всасывающем патрубке должно
создаваться разрежение, в нагнетательном –
давление.

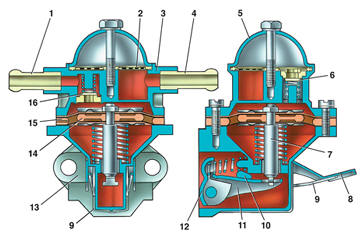

Устройство топливного насоса показано на рисунке.
Топливный насос
1 – нагнетательный патрубок;
2 – фильтр;
3 – корпус;
4 – всасывающий патрубок;
5 – крышка;
6 – всасывающий клапан;
7 – шток;
8 – рычаг ручной подкачки топлива;
9 – пружина;
10 – кулачок;
11 – балансир;
12 – рычаг механической подкачки топлива;
13 – нижняя крышка;
14 – внутренняя дистанционная прокладка;
15 – наружная дистанционная прокладка;
16 – нагнетательный клапан
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите топливный насос.
2. Отверните шесть
винтов крепления и...
3. ...разъедините корпус и головку насоса.
4. Прижмите
диафрагменный узел
пальцами и поверните его
по часовой стрелке на 90°,
чтобы вывести шток
диафрагмы из зацепления
с рычагом насоса. Выньте
диафрагменный узел из
корпуса насоса.
5. Выньте из корпуса пружину.
6. Замените
диафрагменный узел с
порванными, потертыми
или затвердевшими
диафрагмами. При этом
переставьте
дистанционную прокладку
со старого узла на новый.
7. Если у вас есть
запасной комплект
диафрагм, отверните гайку
крепления и...
8. ...разберите
диафрагменный узел.
Соберите диафрагменный
узел с новыми
диафрагмами в порядке,
обратном разборке.
9. Отверните болт
крепления и...
10. ...снимите крышку насоса.
11. Замените порванный или покоробленный сетчатый
фильтр.
12. Если посадка всасывающего или нагнетательного патрубков в головке насоса
неплотная, замените головку.
13. Замените корпусные детали с трещинами и сколами.
14. Клапаны насоса
должны работать без
заеданий и быть
герметичны. Замените
головку насоса с
дефектными клапанами
или только клапаны. Для
замены клапана
выпрессуйте его,
предварительно удалив
кернения. После
запрессовки нового
клапана закерните его
седло в трех местах.
15. Промойте все детали
бензином и продуйте
сжатым воздухом.
Соберите топливный насос
в обратном порядке, при
этом выступающий
лепесток диафрагмы
сориентируйте, как
показано на фото.
16. Отверстия в
дистанционной прокладке
диафрагмы предназначены
для отвода топлива в
случае повреждения
диафрагмы. При сборке
установите
диафрагменный узел так,
чтобы отверстия на его
прокладке были
расположены как можно
дальше от приемной трубы
глушителя.
17. Окончательно затяните винты крепления головки к корпусу насоса при отжатом рычаге ручной подкачки.
