Сборка карбюратора
ВАЗ 2109 / Двигатель и его системы / Сборка карбюратора

ОБЩИЕ СВЕДЕНИЯ
Примечания
Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.
Условный расход топливного жиклера определяется по эталонному жиклеру по специальной методике. Контролю в процессе эксплуатации не подлежит.

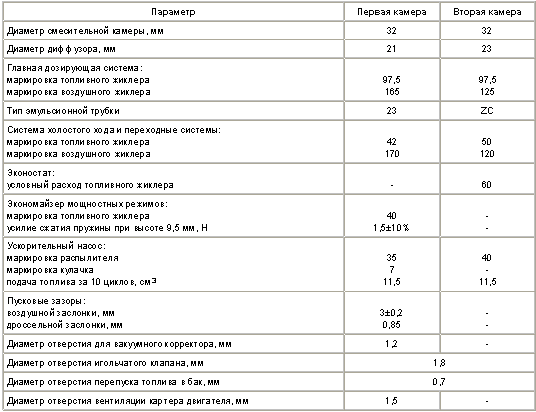

Тарировочные данные карбюратора

Тарировочные данные карбюратора
Тарировочные данные карбюратора

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Поплавок должен


1. Поплавок должен
свободно, без заеданий, поворачиваться на оси и не задевать стенки
поплавковой камеры. В
противном случае
отрегулируйте положение поплавка, как указано в подразделе 11.3.9.

2. Игла клапана должна


2. Игла клапана должна свободно перемещаться в гнезде. Момент затяжки
седла клапана 15 Н·м (1,5 кгс·м).

3. Момент затяжки


3. Момент затяжки
электромагнитного клапана 4 Н·м (0,4 кгс·м).

4. Установите жиклеры в


4. Установите жиклеры в соответствии с нанесенной на них маркировкой (см. "Тарировочные данные карбюратора").

5. Если снимался рычаг


5. Если снимался рычаг привода воздушной
заслонки, перед
заворачиванием оси рычага нанесите на ее торец и
верхние витки резьбы
герметик типа УГ-9.

6. При сборке


6. При сборке
ускорительного насоса
наживите винты крепления крышки, нажмите до упора на рычаг привода насоса и в таком положении
окончательно заверните
винты крепления крышки.

7. Отрегулируйте пусковое устройство и проверьте работу механизма блокировки второй камеры (см. подразделы 11.3.8. и 11.3.10.).
