Проверка герметичности системы охлаждения - Проверка в подкапотном
пространствеОКА / Техническое обслуживание / Проверка герметичности системы охлаждения - Проверка в подкапотном
пространстве

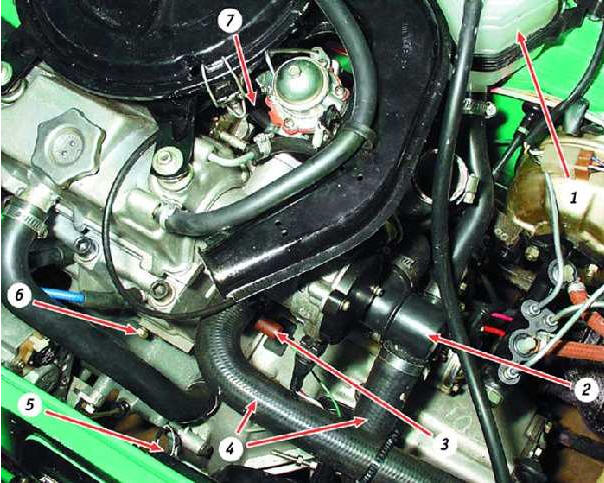

Места проверки возможной течи охлаждающей жидкости:
1 – расширительный бачок
2 – термостат
3 – датчик указателя температуры охлаждающей жидкости
4 – шланги радиатора
5 – пробка сливного отверстия радиатора
6 – пробка сливного отверстия блока цилиндров
7 – шланг отводящий подогрева впускной трубы (под топливным насосом)
ОБЩИЕ СВЕДЕНИЯ
Рекомендации
При обнаружении течи в местах подсоединения шлангов подтяните хомуты их
крепления. Неисправные хомуты замените.
Если через пробки и датчики течет охлаждающая жидкость, подтяните их.
Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или
потерявшие
эластичность. Перед заменой шлангов слейте жидкость из системы охлаждения
двигателя (см. подраздел 3.5.).
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подводящий и отводящий шланги радиатора.
2. Шланги на термостате и
патрубке рубашки
охлаждения.
3. Шланг между
термостатом и патрубком
рубашки охлаждения.
4. Шланг на
расширительном бачке.
5. Шланг отвода жидкости подогрева впускной трубы.
6. Пробка сливного
отверстия радиатора и
датчик включения
вентилятора.
7. Пробка сливного
отверстия на блоке
цилиндров.
8. Датчик указателя
температуры охлаждающей
жидкости.
9. Шланги отопителя.
10. Снизу автомобиля
проверьте подводящую
трубу водяного насоса и...
11. ...место возможной течи водяного насоса.
