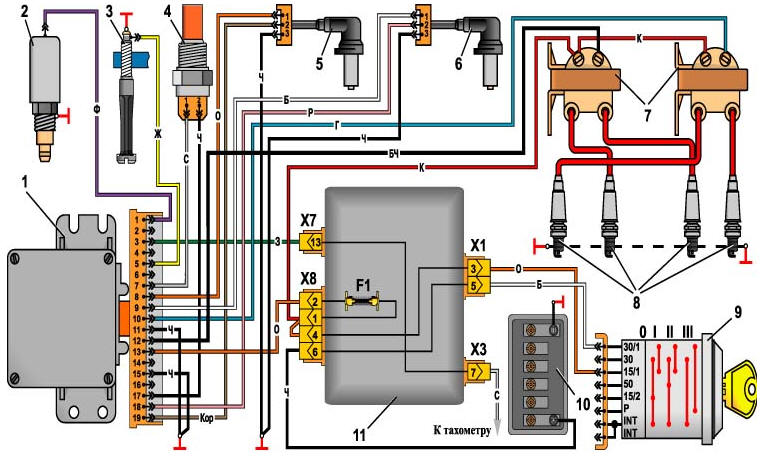

Схема микропроцессорной системы зажигания двигателя мод. 3313
1 – контроллер;
2 – электромагнитный клапан ЭПХХ; 3 – датчик-винт;
4 – датчик температуры охлаждающей жидкости;
5, 6 – индуктивные датчики начала отсчета и угловых импульсов;
7 – катушки зажигания;
8 – свечи зажигания;
9 – выключатель зажигания;
10 – аккумуляторная батарея;
11 – блок предохранителей и реле
