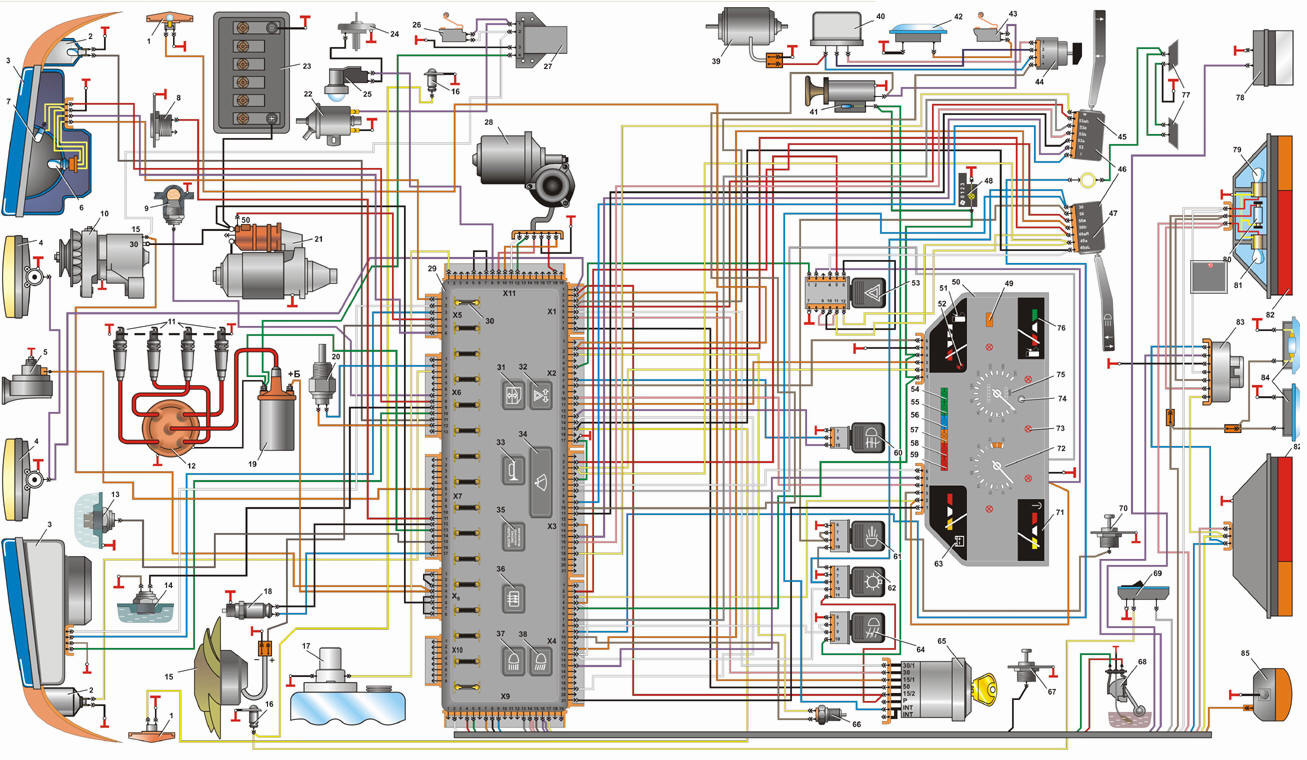

Схема электрооборудования автомобиля «Москвич» мод. 2335

1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – головная фара;
4 – противотуманная фара; 5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары; 7 – лампа габаритного света головной фары; 8 – штепсельная розетка; 9 – датчик контрольной лампы аварийного давления масла; 10 – генератор;
11 – свечи зажигания;
12 – распределитель зажигания; 13 – датчик указателя температуры охлаждающей жидкости; 14 – датчик включения электровентилятора; 15 – электровентилятор;
16 – дверной выключатель плафонов; 17 – электродвигатель омывателя ветрового окна; 18 – выключатель контрольной лампы гидропривода тормозов; 19 – катушка зажигания;
20 – выключатель света заднего хода; 21 – стартер;
22 – электромагнитный клапан; 23 – аккумуляторная батарея; 24 – выключатель подкапотной лампы; 25 – подкапотная лампа;
26 – микропереключатель; 27 – блок управления ЭПХХ; 28 – стеклоочиститель;
29 – блок предохранителей и реле; 30 – предохранитель;
31 – реле включения противотуманных фар; 32 – реле–прерыватель указателей поворота и аварийной сигнализации; 33 – реле включения звукового сигнала; 34 – реле стеклоочистителя; 35 – реле включения электровентилятора; 36 – реле включения обогрева окна двери задка; 37 – реле включения ближнего света фар; 38 – реле включения дальнего света фар; 39 – электродвигатель отопителя; 40 – резистор электродвигателя отопителя; 41 – прикуриватель;
42 – плафон освещения вещевого ящика; 43 – микровыключатель;
44 – переключатель отопителя; 45 – переключатель стеклоочистителя и омывателя ветрового окна; 46 – подрулевой переключатель; 47 – переключатель указателей поворота и света фар; 48 – лампа световода рычагов управления отопителем; 49 – замедлитель;
50 – комбинация приборов; 51 – указатель уровня топлива; 52 – контрольная лампа резерва топлива; 53 – выключатель аварийной сигнализации; 54 – сигнальная лампа включения указателей поворота; 55 – сигнальная лампа включения габаритного света; 56 – сигнальная лампа включения дальнего света фар; 57 – сигнальная лампа закрытия воздушной заслонки карбюратора; 58 – контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
59 – контрольная лампа аварийного давления масла; 60 – выключатель противотуманного света задних фонарей; 61 – выключатель света фар; 62 – выключатель наружного освещения; 63 – вольтрметр;
64 – выключатель противотуманных фар; 65 – выключатель зажигания; 66 – выключатель сигнала торможения; 67 – выключатель контрольной лампы стояночного тормоза; 68 – датчик указателя уровня топлива; 69 – плафон освещения салона; 70 – выключатель сигнальной лампы закрытия воздушной заслонки карбюратора; 71 – указатель температуры охлаждающей жидкости; 72 – тахометр;
73 – лампа освещения приборов; 74 – кнопка сброса счетчика суточного пробега; 75 – спидометр;
76 – эконометр;
77 – выключатель звукового сигнала; 78 – фонарь света заднего хода; 79 – лампа указателя поворота заднего фонаря; 80 – лампа габаритного света заднего фонаря; 81 – лампа сигнала торможения; 82 – задний фонарь;
83 – разъем для прицепа; 84 – фонари освещения номерного знака
