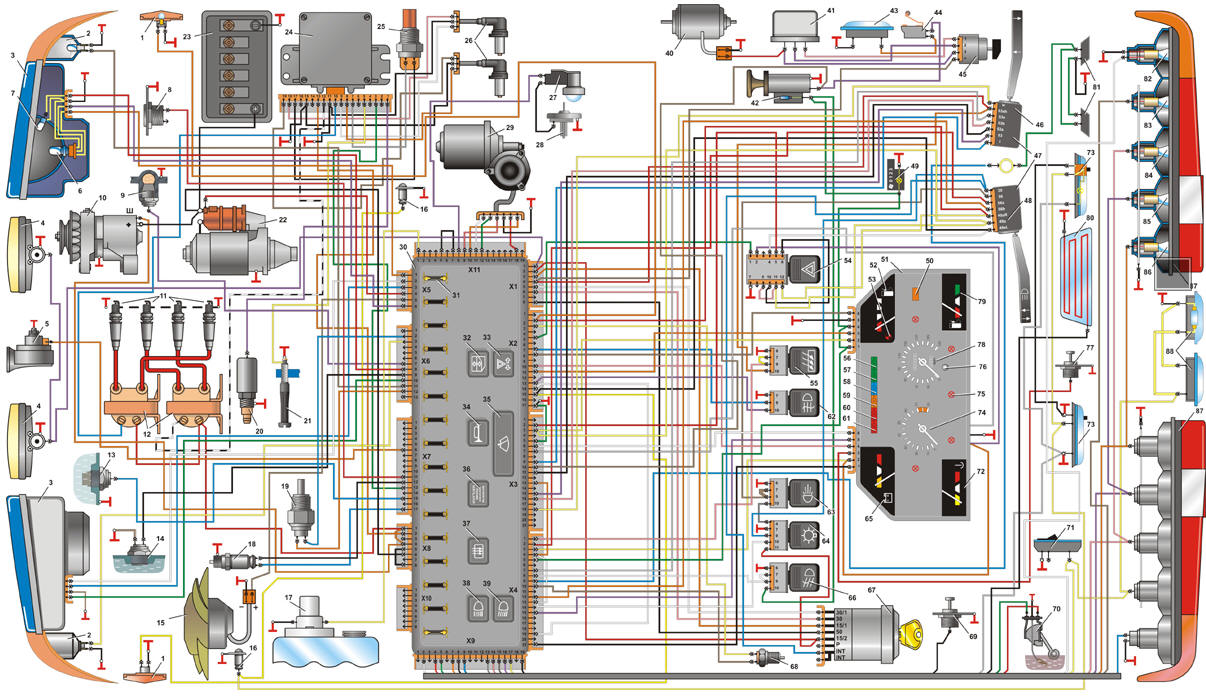

Схема электрооборудования автомобиля "Москвич" мод. 214123

1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – головная фара;
4 – противотуманная фара; 5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары; 7 – лампа габаритного света головной фары; 8 – штепсельная розетка; 9 – датчик контрольной лампы аварийного давления масла; 10 – генератор;
11 – свечи зажигания;
12 – катушки зажигания;
13 – датчик указателя температуры охлаждающей жидкости; 14 – датчик включения электровентилятора; 15 – электровентилятор;
16 – дверной выключатель плафонов; 17 – электродвигатель омывателя ветрового окна; 18 – выключатель контрольной лампы гидропривода тормозов; 19 – выключатель света заднего хода; 20 – электромагнитный клапан; 21 – датчик–винт положения дроссельной заслонки; 22 – стартер;
23 – аккумуляторная батарея; 24 – контроллер электронного зажигания; 25 – датчик температуры системы пуска; 26 – индуктивные датчики угловых импульсов и начала отсчета; 27 – выключатель подкапотной лампы; 28 – подкапотная лампа;
29 – стеклоочиститель;
30 – блок предохранителей и реле; 31 – предохранитель;
32 – реле включения противотуманных фар; 33 – реле–прерыватель указателей поворота и аварийной сигнализации; 34 – реле включения звукового сигнала; 35 – реле стеклоочистителя; 36 – реле включения электровентилятора; 37 – реле включения обогрева окна двери задка; 38 – реле включения ближнего света фар; 39 – реле включения дальнего света фар; 40 – электродвигатель отопителя; 41 – резистор электродвигателя отопителя; 42 – прикуриватель;
43 – плафон освещения вещевого ящика; 44 – микровыключатель;
45 – переключатель отопителя; 46 – переключатель стеклоочистителя и омывателя ветрового окна; 47 – подрулевой переключатель; 48 – переключатель указателей поворота и света фар; 49 – лампа световода рычагов управления отопителем; 50 – замедлитель;
51 – комбинация приборов; 52 – указатель уровня топлива; 53 – контрольная лампа резерва топлива; 54 – выключатель аварийной сигнализации; 55 – выключатель обогрева окна двери задка; 56 – сигнальная лампа включения указателей поворота; 57 – сигнальная лампа включения габаритного света; 58 – сигнальная лампа включения дальнего света фар; 59 – сигнальная лампа закрытия воздушной заслонки карбюратора; 60 – контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
61 – контрольная лампа аварийного давления масла; 62 – выключатель противотуманного света задних фонарей; 63 – выключатель света фар; 64 – выключатель наружного освещения; 65 – вольтметр;
66 – выключатель противотуманных фар; 67 – выключатель зажигания; 68 – выключатель сигнала торможения; 69 – выключатель контрольной лампы стояночного тормоза; 70 – датчик указателя уровня топлива; 71 – плафон освещения багажника; 72 – указатель температуры охлаждающей жидкости; 73 – плафон освещения салона; 74 – тахометр;
75 – лампа освещения приборов; 76 – кнопка сброса счетчика суточного пробега; 77– выключатель сигнальной лампы закрытия воздушной заслонки карбюратора; 78 – спидометр;
79 – эконометр;
80 – токообогреваемое стекло; 81 – выключатель звукового сигнала; 82 – лампа указателя поворота заднего фонаря; 83 – лампа габаритного света заднего фонаря; 84 – лампа сигнала торможения; 85 – лампа света заднего хода; 86 – лампа противотуманного света заднего фонаря; 87 – задний фонарь;
88 – фонари освещения номерного знака
