Электродвигатель вентилятора системы охлаждения двигателя
1 – корпус электродвигателя;
2 – грязезащитное кольцо;
3 – держатель магнитов;
4 – якорь электродвигателя;
5 – крышка;
6 – щеткодержатель;
7 – войлочное кольцо;
8 – втулка;
9 – коллектор;
10 – щетка;
11 – кожух;
12 – магнит;
13 – шарикоподшипник
На автомобилях установлен электродвигатель МЭ 272 постоянного тока, предназначенный для привода вентилятора системы охлаждения двигателя.
Электродвигатель не нуждается в обслуживании и в случае неисправности должен
заменяться. Момент затягивания гайки крепления крыльчатки 9,8 Н·м (1 кгс·м).

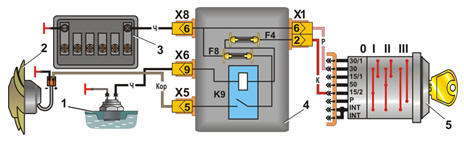

Схема включения электродвигателя вентилятора системы охлаждения двигателя
1 – датчик включения электровентилятора;
2 – электровентилятор;
3 – аккумуляторная батарея;
4 – блок предохранителей и реле;
5 – выключатель зажигания
Электродвигатель включается датчиком типа ТМ108, который ввернут в правый
бачок
радиатора в нижней части, сзади.
Температура замыкания контактов 99±3° С, а размыкания 94±3° С.
Реле включения электродвигателя вентилятора типа 113.3747 установлено в блоке
предохранителей и реле.
Техническая характеристика
ОБЩИЕ СВЕДЕНИЯ
Номинальное напряжение, В 12
Номинальная мощность, Вт 110
Номинальная частота вращения, мин-1 2600+200 2600–100
Потребляемая сила тока при номинальной мощности, А, не более 14
Пусковой момент, Н·м (кг·м), не менее 1,27(0,13)
