Стеклоочиститель ветрового окнаМосквич / Электрооборудование / Стеклоочиститель ветрового окна

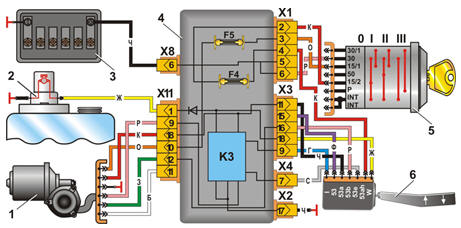

Схема включения стеклоочистителя и омывателя ветрового окна
1 – электродвигатель стеклоочистителя; 2 – электродвигатель омывателя; 3 – аккумуляторная батарея; 4 – блок предохранителей и реле; 5 – выключатель зажигания; 6 – переключатель стеклоочистителя и омывателя ветрового окна
На автомобилях установлен двухскоростной стеклоочиститель типа 31.5205-02 с
электроприводом, в который входит трехщеточный электродвигатель типа 171.3730
постоянного тока с возбуждением от постоянных магнитов.
В один узел с электродвигателем объединен червячный редуктор (моторедуктор). В
редукторе имеется механизм самоостанова. К кронштейну электродвигателя крепится
термобиметаллический предохранитель ПР 502А, рассчитанный на максимальный ток
срабатывания 7,5 А.
Электрическая схема включения стеклоочистителя ветрового окна показана на
рисунке.
Ремонт стеклоочистителя заключается, в основном, в правке деформированных тяг и
рычагов рычажной системы или замене их новыми.
Неисправный электродвигатель рекомендуется заменить новым.
После установки нового электродвигателя проверить его работу до подсоединения
тяг
стеклоочистителя
