Звуковой сигналМосквич / Электрооборудование / Звуковой сигнал

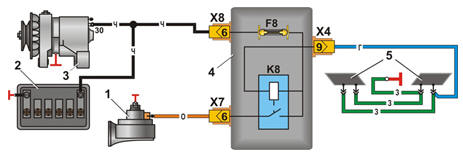

Схема включения звукового сигнала
1 – звуковой сигнал;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей и реле;
5 – выключатель звукового сигнала
На автомобилях устанавливается звуковой сигнал типа С-309. Он находится в
отсеке
двигателя и крепится на кронштейне.
Схема включения звукового сигнала показана на рисунке.
Если сила звучания сигнала уменьшится или появится хрип, отрегулировать сигнал
поворотом винта на его корпусе в ту или иную сторону до получения громкого и
чистого
звука.
Если регулировка не устраняет хрипа или сигнал работает прерывисто, то разобрать
сигнал и зачистить контакты прерывателя. При сборке сигнала установить прежнюю
прокладку между мембраной и корпусом сигнала так, чтобы не нарушить зазор 1,15 ±
0,05
мм между сердечником и якорем.
Если сигнал не включается, то проверить надежность соединения проводов,
состояние
контактов выключателя и реле в монтажном блоке. При необходимости зачистить
контакты.
