Освещение и световая сигнализация - Особенности устройстваМосквич / Электрооборудование / Освещение и световая сигнализация - Особенности устройства

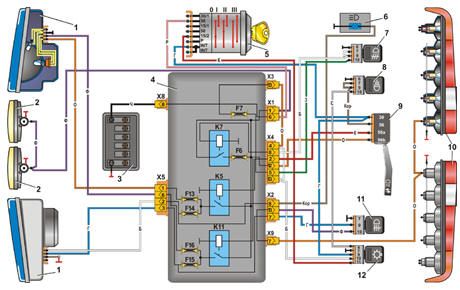

Схема включения фар и фонарей
1 – головная фара (лампа ближнего и дальнего света); 2 – противотуманная фара; 3 – аккумуляторная батарея; 4 – блок предохранителей и реле; 5 – выключатель зажигания; 6 – сигнальная лампа включения дальнего света фар; 7 – выключатель противотуманных фар; 8 – выключатель света фар; 9 – переключатель указателей поворота и света фар; 10 – задние фонари (противотуманный свет); 11 – выключатель противотуманного света задних фонарей; 12 – выключатель наружного освещения

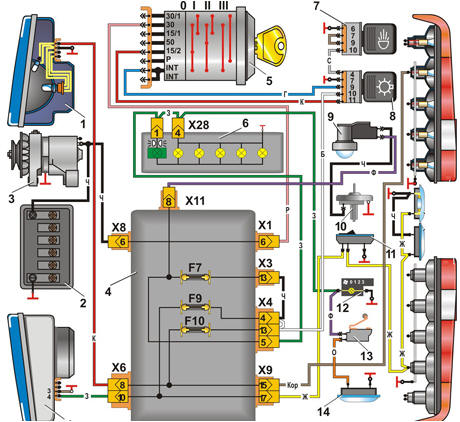

Cхема включения наружного освещения
1 – головная фара (лампа габаритного света);
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей и реле;
5 – выключатель зажигания;
6 – лампы освещения приборов и сигнальная лампа включения габаритного огня
(комбинация приборов);
7 – выключатель света фар;
8 – выключатель наружного освещения;
9 – подкапотная лампа;
10 – выключатель подкапотной лампы;
11 – плафон освещения багажника;
12 – лампа световода рычагов управления отопителем;
13 – микровыключатель плафона освещения вещевого ящика;
14 – плафон освещения вещевого ящика

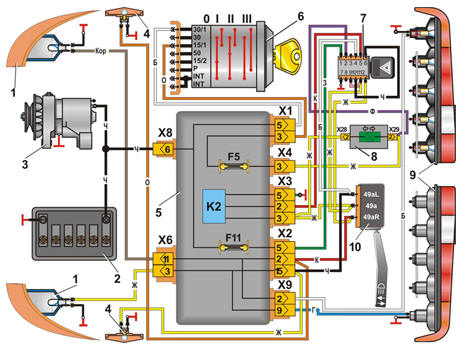

Схема включения указателей поворота и аварийной сигнализации
1 – передний указатель поворота;
2 – аккумуляторная батарея;
3 – генератор;
4 – боковой повторитель указателя поворота;
5 – блок предохранителей и реле;
6 – выключатель зажигания;
7 – выключатель аварийной сигнализации;
8 – сигнальная лампа включения указателей поворота;
9 – задние фонари (лампы указателей поворота);
10 – переключатель указателей поворота и света фар
Схема включения фар показана на рис. Схема включения фар и фонарей.
Ближний и дальний свет фар включается с помощью вспомогательных реле.
Управляющее напряжение на обмотку реле подается от переключателя света фар, если
полностью нажаты клавиши выключателя света фар и выключателя наружного
освещения.
Независимо от положения кнопок выключателей можно кратковременно включать
дальний свет фар, оттягивая на себя рычаг переключателя света фар. При этом
напряжение к контакту «30» переключателя подается от контакта “INT” выключателя
зажигания.
Схема включения наружного освещения показана на рис. Cхема включения наружного
освещения.
Габаритный свет включается выключателем наружного освещения.
Схема включения указателей поворота и аварийной сигнализации показана на рис.
Схема
включения указателей поворота и аварийной сигнализации.
Указатели поворота правого или левого борта включаются переключателем.
В режиме аварийной сигнализации выключателя включаются все указатели поворота.
Мигание ламп обеспечивает реле.
