Разборка стартераМосквич / Электрооборудование / Разборка стартера

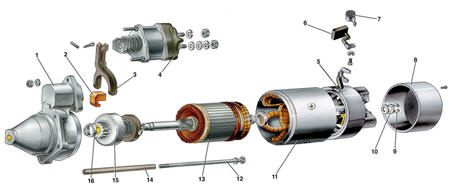

Детали стартера 35.3708
1 – крышка со стороны привода с промежуточным кольцом;
2 – резиновая заглушка;
3 – рычаг привода;
4 – тяговое реле;
5 – крышка со стороны коллектора;
6 – щетка;
7 – пружина щетки;
8 – защитный кожух;
9 – стопорное кольцо;
10 – регулировочная шайба;
11 – корпус;
12 – стяжной болт;
13 – якорь;
14 – изолирующая трубка;
15 – обгонная муфта с шестерней привода;
16 – ограничительное кольцо
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвернуть гайку нижнего контактного болта тягового реле стартера и
отсоединить
от него вывод обмотки статора.
2. Отвернуть гайки крепления тягового реле и снять его.
3. Отвернуть винты и снять защитный кожух 8. Отвернуть винты крепления к щеткодержателям выводов обмотки статора, снять пружины 7 и щетки 6.
4. Снять стопорное кольцо 9.
5. Вывернуть стяжные болты и отсоединить корпус 11 с крышкой 5 от крышки 1 с якорем 13.
6. Вынуть заглушку 2 рычага из крышки, расшплинтовать и вынуть ось рычага 3 привода стартера, вынуть рычаг и якорь из крышки.
7. Чтобы снять с якоря привод, следует удалить стопорное кольцо из-под
ограничительного кольца 16. Привод разбирается после снятия со ступицы обгонной
муфты стопорной шайбы.
8. Для разборки тягового реле нужно отвернуть гайки стяжных болтов и отпаять выводы обмоток от штекера “50” и от наконечника, закрепленного на нижнем контактном болте.
9. После разборки продуть детали сжатым воздухом и протереть.
