Панель приборов

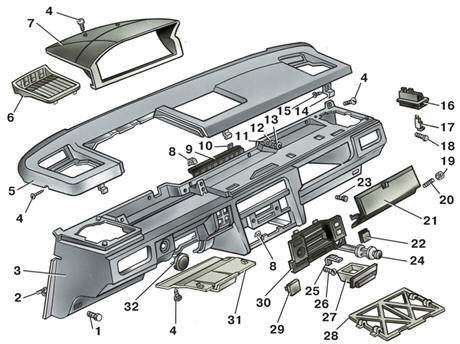

Детали панели приборов
1 – болт;
2 – гайкодержатель;
3 – панель приборов;
4, 15, 18, 26 – винты;
5 – крышка панели;
6 – решетка панели;
7 – козырек панели;
8 – пластинчатая гайка;
9 – средняя заглушка панели;
10 – держатель;
11 – шайба;
12 – пружинная шайба;
13 – гайка;
14 – защелка крышки;
16 – плафон освещения вещевого ящика;
17 – микровыключатель;
19 – волнистая шайба;
20 – ось петли дверцы;
21 – дверца вещевого ящика;
22 – заглушка гнезда под выключатели;
23 – буфер дверцы;
24 – прикуриватель;
25 – фиксатор пепельницы;
27 – передняя пепельница;
28 – заглушка консоли панели приборов;
29 – заглушка отверстия в накладке под часы;
30 – центральная накладка панели;
31 – заглушка люка панели;
32 – боковая заглушка панели
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод «масса» от аккумуляторной батареи и трос привода воздушной
заслонки от карбюратора.
2. Вывернуть винты 4 бокового крепления крышки 5 панели приборов.
3. Вывести из зацепления защелки 14 крышки панели приборов, для чего потянуть
крышку за среднюю и боковые части вверх, и снять крышку.
4. Вывернуть винты крепления комбинации приборов.
5. Отсоединить электрические провода, трубку эконометра, трос спидометра и снять
комбинацию приборов.
6. Вывернуть винты 4 и снять заглушку 31 люка панели.
7. Снять кожух рулевой колонки, переключатели и замок зажигания.
8. При наличии гидрокорректора фар отсоединить ручку управления, отвернуть гайку
и
снять гидрокорректор.
9. Снять ручку переключателя электродвигателя отопителя, ручки управления отопителем и переднюю пепельницу 27.
10. Вывернуть винты крепления центральной накладки 30 и снять ее, отсоединив электрические провода.
11. Отсоединить от воздухораспределителя рукава приточной вентиляции.
12. Вывернуть два винта крепления панели рычагов управления отопителем и вентиляцией салона.
13. Снять заглушку 28 консоли панели приборов.
14. Вывернуть болты 1 нижних точек крепления к кузову, шесть винтов крепления к
воздуховоду ветрового стекла и отвернуть две гайки 13 крепления к воздуховоду
ветрового стекла и одну к воздухораспределителю.
15. Снять панель 3 приборов.
16. Установку панели приборов производить в обратном порядке.
