ГИДРАВЛИЧЕСКИЙ ДОМКРАТКамаз / ПРИЛОЖЕНИЯ / ГИДРАВЛИЧЕСКИЙ ДОМКРАТ
Ниже приведены основные данные гидравлического домкрата.
Грузоподъемность, кН (кгс) ............. 120 (12 000) Высота домкрата при опущенном плунжере и ввернутом винте, мм ........................ 240 Высота подъема плунжера, мм ........................ 165 Высота вывертывания винта, мм .................... 100 Опорная площадь основания домкрата, мм2 .................................................... 24800 Масса домкрата, кг ..........................................11,5 Воротком для подъема домкрата является монтажная лопатка.
Для поднятия груза следует:
— взять домкрат;
— вывернуть запорную иглу 15 (рис. 360),

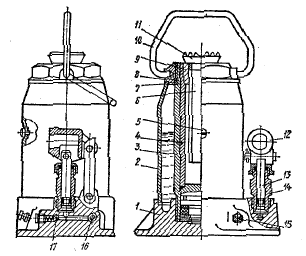

Рис. 360. Гидравлический домкрат:
1 - основание корпуса; 2 - корпус; 3 - цилиндр рабочего плунжера; 4 - рабочий плунжер; 5 - заливное отверстие; 6 - винт; 7 - головка корпуса; 8 - уплотнительное кольцо; 9 - гайка винта; 10 - серьга; 11 - головка винта; 12 - рычаг; 18 - нагнетательный плунжер;14 - цилиндр нагнетательного плунжера; 15 - запорная игла; 16 - всасывающий клапан; 17 - перепускной клапан
если она была ввернута, и несколько раз покачать рычаг 19
нагнетательного плунжера;
— ввернуть до отказа
запорную иглу, вращая ее по
часовой стрелке;
— установить домкрат в нужном
положении и
вывернуть винт 6 на требуемую высоту;
— поднять рабочий плунжер, качая монтажную
лопатку, вставленную в рычаг 12 нагнетательного
плунжера.
Для плавного и равномерного опускания груза
выверните запорную иглу 15 на полоборота,
повора-
чивая ее против часовой стрелки.
После пользования домкратом вверните
винт 6,
опустите рабочий 4 и нагнетательный 13
плунжеры
и вверните запорную иглу 15.
Во время подъема автомобиля домкратом соблюдайте осторожность.
Не находитесь под автомобилем в то время, когда он поднят на домкрате. Если же в этом возникла необходимость, то прежде поставьте под мост автомобиля подставку.
Перед установкой домкрата для уменьшения давления на почву рекомендуется подложить под него доску.
