Система наружного и внутреннего
освещенияКамаз / ЭЛЕКТРООБОРУДОВАНИЕ / Система наружного и внутреннего
освещения
Система наружного и внутреннего освещения (рис. 325)

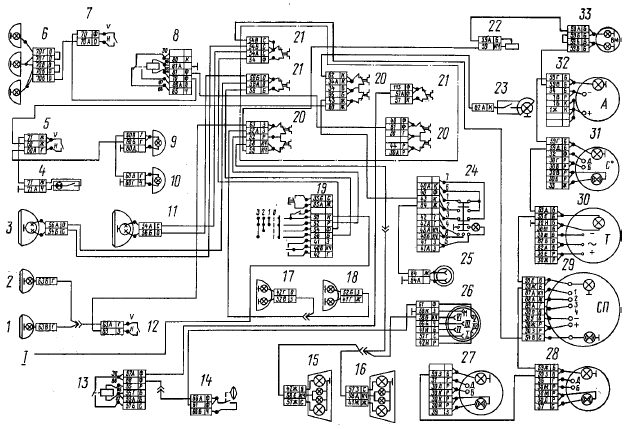

Рис. 325. Электрическая схема системы наружного и внутреннего освещения:
1, 2 - фары противотуманные правая и левая; 3, 11 - фары головного света правая и левая; 4 - плафон вещевого ящика; 5 - выключатель плафонов; 6 - фонари автопоезда; 7 - выключатель фонарей автопоезда; 8 - реле электродвигателей отопителя; 9, 10 - плафоны кабины левый и правый; 12 - выключатель противотуманных фар; 13 - реле сигналов торможения; 14 - выключатель электромагнитного клапана прицепа; 15, 16 - фонари задние правый и левый; 17, 18 - фонари передние правый и левый; 19 - переключатель света комбинированный; 20 - предохранитель 13.3722 (7,5 А); 21 - предохранитель ПР 310 (10 А); 22 - выключатель освещения приборов; 23 - лампа подкапотная; 24 - выключатель аварийной световой сигнализации; 25 - розетка переносной лампы; 26 - розетка семиконтактная; 27 - указатель давления масла; 28 - указатель уровня топлива; 29 - спидометр; 30 - тахометр; 31 - указатель температуры охлаждающей жидкости; 32 - амперметр; 33 - манометр; I - к выключателю приборов и стартера
предназначена для обеспечения безопасности
движения автомобиля, а также освещения рабочего
места водителя. К системе наружного
и внутреннего
освещения автомобиля относятся фары головного
света, противотуманные фары, передние фонари,
задние фонари, подкапотная лампа, плафоны освещения
вещевого ящика и спального места,
патроны
с лампами освещения приборов, плафоны кабины,
переносная лампа.
Соединение всех потребителей с источником
питания
выполнено по однопроводной схеме за исклю
чением плафона 4 вещевого ящика, минусовый
вывод которого выведен
на панель предохранителей.
Включение ближнего и дальнего света фар 3
и 11,
противотуманных фар 1 и 2 и габаритных огней
осуществляется комбинированным переключателем
19 непосредственно от источника питания через
амперметр.
Цепи фар ближнего света и противотуманных фар защищены термобиметаллическими предохранителями ПР310, установленными на панели предохранителей.
Цепь фар дальнего света защищена отдельным предохранителем того же типа. Цепь габаритных огней и ламп освещения приборов защищена автоматическим термобиметаллическим предохранителем типа 13.3722.
