СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ВОЗДУХОМ И ВЫПУСКА
ОТРАБОТАВШИХ ГАЗОВКамаз / СБОРОЧНЫЕ ЕДИНИЦЫ И СИСТЕМЫ СИЛОВОГО АГРЕГАТА / СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ ВОЗДУХОМ И ВЫПУСКА
ОТРАБОТАВШИХ ГАЗОВ
Система питания двигателя воздухом предназна чена для забора воздуха из атмосферы, очистки его от пыли и распределения по цилиндрам. Схема системы изображена на рис. 46.

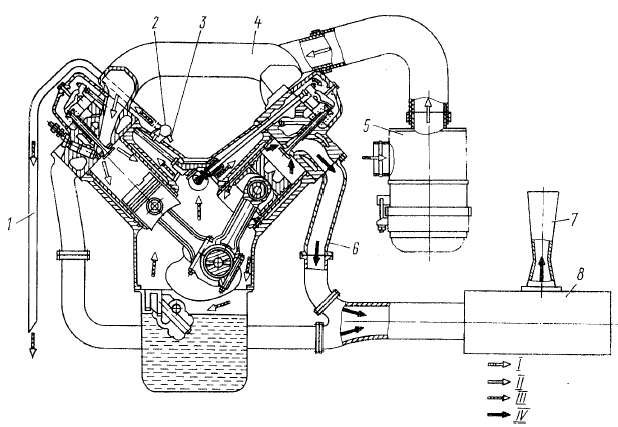

Рис. 46. Схема системы питания двигателя воздухом
и выпуска отработавших газов:
Самая детальная информация медикаментозный аборт тут.
1 - трубка сапуна газоотводящая; 2 - сапун; 3 - трубка маслосливная сапуна; 4 - воздухопровод впускной двигателя; 5 - воздухоочиститель; 6 - коллектор выпускной; 7 - патрубок выпускной; 8 - глушитель; I - воздух из атмосферы; II - очищенный воздух; III - картерные газы; IV-отработавшие газы
Атмосферный воздух засасывается: в цилиндры двигателя, проходя через воздухоочиститель 5. Очищенный воздух распределяется впускными коллекторами по цилиндрам двигателя и участвует в сгорании в составе рабочей смеси. Отработавшие газы проходят по выпускным коллекторам, приемным трубам глушителя и через глушитель выбрасываются в атмосферу.
Газы, проникшие в картер двигателя через зазоры между зеркалом цилиндра и поршневыми кольцами, удаляются в атмосферу через патрубок и вытяжную трубку за счет избыточного давления.
На рис. 47 изображены системы забора воздуха, применяемые на различных моделях автомобилей КамАЗ. Забор воздуха в двигатель осуществляется через воздухозаборник. Между трубой воздухозаборника и воздухопроводами, закрепленными на двигателе, предусмотрен уплотнитель — гофрированный резиновый патрубок, внутрь которого вставлен нажимной диск, служащий опорой для распорной пружины. Последняя обеспечивает герметичность соединения уплотнителя с трубой воздухозаборника при транспортном положении кабины. Воздухоочиститель 4 (рис. 47, а)

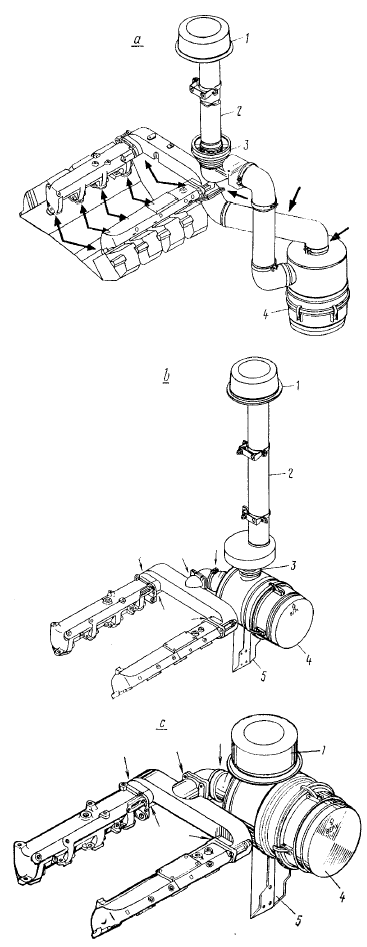

Рис. 47. Схема систем забора воздуха автомобилей:
а - моделей 5320 и 55102; b - моделей 53212, 5410 и 54112; с - модели 55111; 1 - колпак; 2 - труба воздухозаборника; 3 - уплотнитель: 4 - воздухоочиститель; 5 - кронштейн (стрелками указаны места, подлежащие контролю гермети чности при обслуживании системы)
автомобилей КамАЗ-5320 и КамАЗ-55102 прикреплен к левому лонжерону рамы.
На остальных автомобилях (рис. 47, b и с) воздухоо чиститель закреплен на кронштейне 5.
Воздухоочиститель сухого типа, двухступенчатый.

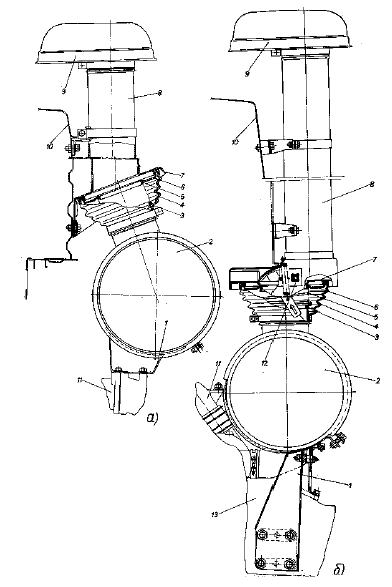

Рис. 48. Установка воздухоочистителей:
а) с кабинами без спального места; б) с кабинами со спальным местом; 1- кронштейн; 2-воздухоочиститель; 3-упор пружины; 4- уплотнитель; 5-распорная пружина; 6-нажимной диск; 7-переходник; 8-труба; 9-колпак воздухозаборника; 10- кабина; 11-соединительный патрубок впускного коллектора; 12-устройство «Зима-лето»; 13-картер сцепления
Первая ступень центробежная — моноциклон со сбором отсепарированной пыли в бункер, вторая ступень — бумажный фильтрующий элемент.
Воздухоочиститель (рис. 49)

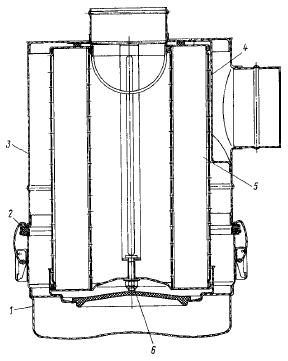

Рис. 49. Воздухоочиститель:
1 - крышка; 2 - прокладка крышки; 3 - корпус; 4 - пылеотбойник; 5 - элемент фильтрующий; 6 - гайка фильтрующего элемента
состоит из корпуса 8, фильтрующего элемента 5, крышки 1, прикрепленной к корпусу четырьмя защелками. Герметичность соединения обеспечивается прокладкой 2. Во внутрен ней полости крышки установлена перегородка с щелью и заглушкой, которая образует полость сбора пыли (бункер). На входном патрубке воздухоочистителя имеется пылеотбойник 4. Фильтрующий элемент крепится в корпусе самоконтрящейся гайкой 6.
Засасываемый воздух через входной патрубок поступает в фильтр. Пылеотбойник создает вращательное движение потока воздуха в кольцевом зазоре между корпусом и фильтроэлементом, за счет действия центробежных сил частицы пыли отбрасываются к стене корпуса и собираются в бункере через щель в перегородке.
Затем предварительно очищенный воздух: проходит через фильтрующий элемент, где происходит его окончательная очистка. Для очистки бункера от пыли снять крышку, вынуть заглушку из отверстия в перегородке, удалить пыль и вытереть бункер.
Крышку следует устанавливать так, чтобы стрелка, выполненная на днище, была направлена вверх при горизонтальном расположении фильтра (автомобили КамАЗ-55111, КамАЗ-5410, КамАЗ-54112).
Чистый воздух из воздухоочистителя поступает к впускным коллекторам двигателя.
Для повышения эффективности очистки воздуха, поступающего в двигатель, и увеличения ресурса фильтрующего элемента предусмотрена установка в воздухоо чиститель предочистителя (рис. 50).
Рис. 50. Установка предо- чистителя:
1 - шнурки стягивающие; 2 - предочиститель; 3 - элемент фильтрующий
Предочиститель представляет собой оболочку из нетканого фильтрующего полотна, которая надевается на фильтроэлемент перед установкой его в корпус фильтра.
Воздухопроводы впускные закреплены на боковых поверхностях головок цилиндров со стороны развала болтами через уплотнительные паронитовые проРис.
кладки и соединены с впускными каналами головок цилиндров. Впускные воздухопроводы левой и правой половин блока соединены между собой соединительным патрубком. Патрубок закреплен на фланцах воздухопроводов болтами. Соединения патрубка с впускными воздухопроводами уплотнены резиновыми прокладками.
Система питания двигателя КамАЗ-7403 воздухом отличается от двигателя КамАЗ-740 установкой воздухоо чистителя, конструкцией воздухопроводов, впускных коллекторов и патрубков.
Чистый воздух из воздухоочистителя через тройник поступает к двум центробежным компрессорам и под избыточным давлением 70 кПа (0,7 кгс/см2) в режиме максимальной мощности подается через впускные коллекторы в цилиндры.
Соединение тройника подвода воздуха с компрессорами и компрессоров с впускными коллекторами обеспечивается резиновыми патрубками и шлангами, которые стянуты хомутами.
Индикатор засоренности воздухоочистителя (рис. 51)
Рис. 51. Индикатор засоренности воздухоочистителя:
1 - диск; 2 - барабан сигнальный
установлен на панели приборов и резиновым шлангом соединяется с впускным коллектором двигателя. При достижении во впускных коллекторах двигателя предельного разрежения 6,86 кПа (0,07 кгс/см2) индикатор срабатывает — красный участок барабана закрывает окно индикатора и остается в таком положении после останова двигателя.
Это свидетельствует о необходимости обслуживания воздухоочистителя.
Система выпуска газов (рис. 52)

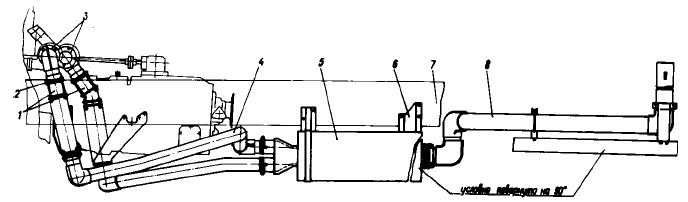

Рис. 52. Система выпуска
отработавших газов:
1-соединительные патрубки; 2-натяжные фланцы; 3-турбокомпрессоры; 4, 8-трубы выпуска отработавших газов; 5-глушитель; 6-кронштейны крепления глушителя; 7-лонжерон рамы
предназначена для выброса в атмосферу отработавших газов.
Система
состоит из двух выпускных коллекторов 9, двух
приемных труб 7 и 8, гибкого металлического рукава
5, глушителя 1.
Каждый выпускной коллектор обслуживает ряд цилиндров и крепится к блоку цилиндров тремя болтами. Коллекторы соединены с головками цилиндров патрубками. Разъемное выполнение соединения коллектор—патрубок—головка позволяет компенсировать тепловые деформации, возникающие при работе двигателя.
Приемные трубы объединены тройником: и соединены с глушителем гибким металлическим рукавом, который компенсирует погрешности сборки и температурные деформации деталей системы. В каждой приемной трубе установлена заслонка вспомогательной моторной тормозной системы.
Глушитель шума выпуска (рис. 53)

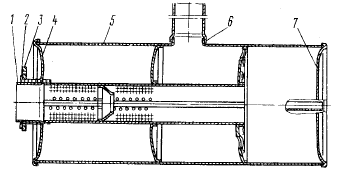

Рис. 53. Глушитель шума выпуска:
1 - труба перфорированная; 2 - фланец упорный; 3 - фланец натяжной; 4 - стенка передняя; 5 - корпус; 6 - патрубок выпускной; 7 - стенка задняя
активно-реактивный, неразборной конструкции. Активный глушитель работает по принципу преобразования звуковой энергии в тепловую, что осуществляется установкой на пути газов перфорированных перегородок, в отверстиях которых поток газов дробится и пульса- ция затухает. В реактивном глушителе используется принцип акустической фильтрации звука. Этот глушитель представляет собой ряд акустических камер, соединенных последовательно.
На выпускном патрубке глушителя автомобилясамосвала КамАЗ-55111 установлена выпускная труба 2 (рис. 54),
Рис. 54. Системы выпуска отработавших газов автомобиля- самосвала мод. 55111:
1 - заглушка; 2 - труба выпускная глушителя; 3 - глушитель; 4 - патрубок выпускной; I-снять зимой; II - установить зимой
предназначенная для обогрева платформы отработавшими газами в холодное время года. При эксплуатации автомобиля-самосвала Ка- мАЗ-55111 в холодное время года для обогрева платформы снимите заглушку с вертикальной трубы глушителя и установите ее между патрубком тройника и выпускным патрубком. В теплое время года установите заглушку на вертикальную трубу глушителя, сняв ее с патрубка тройника.
Система газотурбинного наддува состоит из двух взаимозаменяемых турбокомпрессоров, компрессоров, впускных и выпускных коллекторов и патрубков.
Турбокомпрессоры установлены на выпускных коллекторах по одному на каждый ряд цилиндров. Уплотнение газовых стыков между установочными фланцами турбокомпрессоров и коллекторами осуществляется прокладками из жаропрочной стали.
Труба выпуска отработавших газов крепится к турбокомпрессорам с помощью натяжных фланцев, а герметичность соединений обеспечивается асбостальной прокладкой.
Подшипники турбокомпрессора смазываются от системы смазывания двигателя.
Турбокомпрессор ТКР7Н (рис. 55)

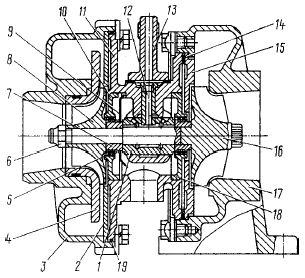

Рис. 55. Турбокомпрессор:
1 - подшипник; 2 - экран; 3- корпус компрессора; 4 - диффузор; 5, 19 - кольцо уплотнительное; 6 - гайка; 7 - маслоотражатель; 8 - колесо компрессора; 9 - экран маслосбрасывающий; 10, 18 - крышки; 11 - корпус подшипника; 12 - фиксатор; 13 - переходник; 14 - прокладка асбостальная; 15 - экран турбины; 16 - колесо турбины; 17 - корпус турбины
