На автомобили КАМАЗ устанавливаются двигатели моделей КАМАЗ-740.10; КАМАЗ-7403.10 или КАМАЗ-740.11-240.

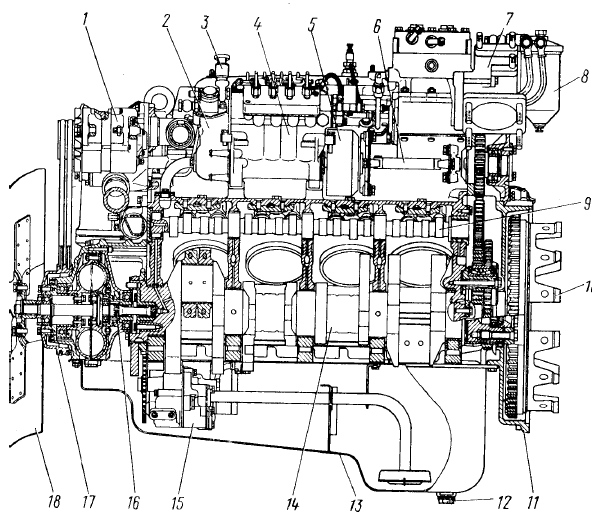

Рис. 16. Продольный разрез двигателя КамАЗ-740.10: Подробное описание защита от перенапряжения сети у нас.

1 - генератор; 2 - насос топливный низкого давления; 3 - насос топливоподкачивающий ручной; 4 - насос топливный высокого давления; 5 - муфта автоматическая опережения впрыскивания топлива; 6-полумуфта ведущая привода топливного насоса высокого давления; 7-патрубок соединительный впускных воздухопроводов; 8 - фильтр тонкой очистки топлива; 9 - вал кулачковый; 10 - маховик; 11 - картер маховика; 12-пробка сливная; 13-картер двигателя; 14-вал коленчатый; 15 - насос масляный; 16 - валик привода ведущей части гидромуфты; 17 - шкив привода генератора; 18-крыльчатка вентилятора

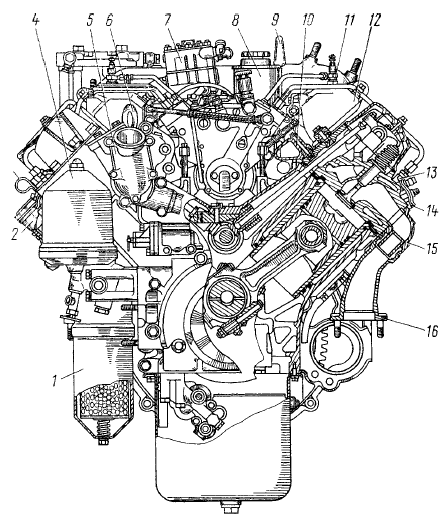

Рис. 17. Поперечный разрез двигателя КамАЗ-740.10:

1 - фильтр полнопоточный очистки масла; 2 - горловина маслозаливная; 3 - указатель уровня масла; 4 - фильтр центробежный масляный; 5 - коробка термостатов; 6 - рым-болт передний; 7 - компрессор; 8 - насос гидроусилителя рулевого управления; 9 - рым-болт задний; 10 - труба водяная левая; 11 - свеча факельная; 12- воздухопровод впускной левый; 13 - форсунка; 14 - скоба крепления форсунки; 15 - патрубок выпускного коллектора; 16 - коллектор выпускной

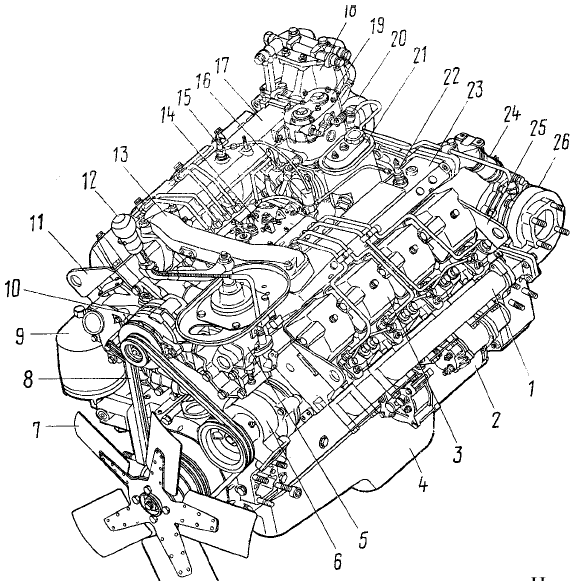

Рис. 18. Двигатель КамАЗ-7403.10 с турбонаддувом:

1 - коллектор выпускной; 2 - стартер; 3 - крышка головки цилиндра; 4 - картер масляный; 5 - кронштейн рычага переключения переда ч; 6 - насос водяной; 7 - крыльчатка вентилятора; 5 - ремни привода; 9 - фильтр центробежный масляный; 10 - генератор; 11, 25 - кронштейны; 12- рычаг переключения передач; 13 - патрубок объединительный; 14 - крышка регулятора топливного насоса высокого давления; 15, 22 - свечи факельные; 16 - клапан электромагнитный; 17, 23 - коллекторы впускные; 18 - фильтр тонкой очистки топлива; 19 - компрессор; 20, 26 - турбокомпрессоры; 21 - бачок насоса гидроусилителя рулевого управления; 24 - патрубок

Особенности конструкции, технического обслуживания и ремонта двигателей КАМАЗ-740.10 и КАМАЗ-7403.10 изложены в настоящем руководстве.

Особенности конструкции, технического обслуживания и ремонта двигателей КАМАЗ-740.11-240 изложены в руководстве по эксплуатации 740.11- 3902006РЭ.

Двигатели КАМАЗ-740.10 и КАМАЗ-7403.10 имеют следующие конструктивные особенности: — поршни, отлитые из высококремнистого алюминиевого сплава, с чугунной упрочняющей вставкой под верхнее компрессионное кольцо и коллоидно- графитным приработочным покрытием юбки; — гильзы цилиндров, объемно закаленные и обработанные плосковершинным хонингованием; — поршневые кольца с хромовым и молибденовым покрытием боковых поверхностей; — трехслойные тонкостенные сталебронзовые вкладыши коренных и шатунных подшипников; — закрытую систему охлаждения, заполняемую низкозамерзающей охлаждающей жидкостью, с автомати- ческим регулированием температурного режима, гидромуфтой привода вентилятора и термостатами; — высокоэффективную фильтрацию масла, топлива и воздуха бумажными фильтрующими элементами; — электрофакельное устройство подогрева воздуха, обеспечивающее надежный пуск двигателя при отрицательных температурах окружающего воздуха до минус 25 °С.
