Противотуманная фара
Волга / Электрооборудование / Противотуманная фара

Замена лампы
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Вывернуть патрон с лампой. Заменить лампу, беря ее за


2. Вывернуть патрон с лампой. Заменить лампу, беря ее за цоколь. Ввернуть патрон в корпус противотуманной фары.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Снять передний буфер (см. подраздел 8.2).

3. Отвернуть гайку крепления и снять противотуманную


3. Отвернуть гайку крепления и снять противотуманную фару с буфера.


Установка
ОБЩИЕ СВЕДЕНИЯ

Устанавливают противотуманную фару в порядке, обратном снятию. После установки
необходимо отрегулировать свет противотуманной фары (см. подраздел 7.8.5.4).
Регулировка света противотуманных фар ОБЩИЕ СВЕДЕНИЯ

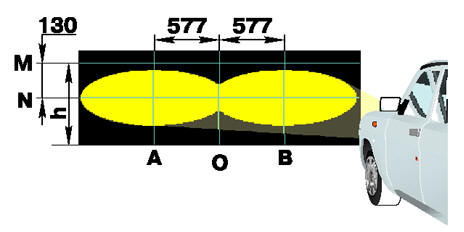

Разметка экрана для регулировки противотуманных фар
Разметка экрана для регулировки противотуманных фар

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Разметить экран, как показано на рисунке. При этом линию центров фар M наносить
на экране на расстоянии h, равном высоте расположения центров противотуманных
фар над уровнем пола. Расстояние h необходимо измерять на снаряженном автомобиле с дополнительной массой 75 кг на месте водителя. 2. Проверить и при необходимости довести до нормы давление в шинах. 3. Установить автомобиль на горизонтальную площадку перпендикулярно экрану на
расстоянии 5 м. При этом продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. 4. Включить противотуманные фары. 5. Направление светового пятна рекомендуется регулировать для каждой противотуманной фары отдельно. Вторую фару во время регулировки закрыть непрозрачным материалом (или надеть колпак). 6. Поворачивая фары на кронштейне, выставить их так, чтобы центр светового пучка
находился на пересечении линий N и A (B).
