Задний тормозной механизм
Волга / Тормозная система / Задний тормозной механизм

ОБЩИЕ СВЕДЕНИЯ

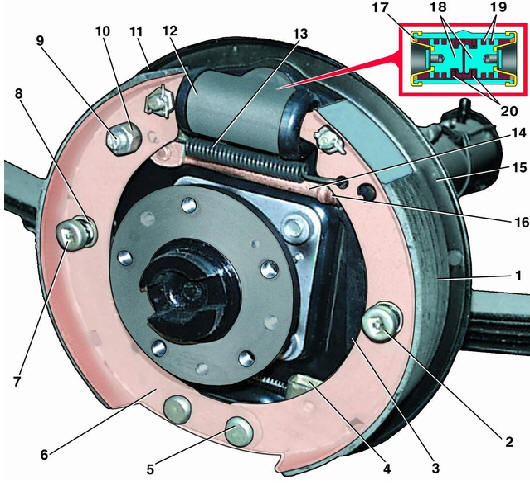

Устройство заднего тормозного механизма показано на рисунке.

Задний тормозной механизм
Задний тормозной механизм

1 – тормозная колодка;
2 – чашка пружины;
3 – приводной рычаг;
4 – трос стояночного тормоза; 5 – опорный палец колодок; 6 – пластина опорных пальцев; 7 – стержень чашки пружины; 8 – прижимная пружина;
9 – регулировочный эксцентрик стояночного тормоза; 10 – гайка;
11 – защитный колпак;
12 – колесный цилиндр;
13 – стяжная пружина;
14 – разжимной рычаг;
15 – щит тормоза;
16 – пружина разжимного рычага; 17 – защитное кольцо;
18 – поршень;
19 – манжета;
20 – упорное кольцо поршня
