Головка блока цилиндров - СнятиеВолга / Двигатель моделей 402 и 4021 / Головка блока цилиндров - Снятие
ОБЩИЕ СВЕДЕНИЯ
Головку блока можно снять с впускной трубой и выпускным коллектором. Если
головка
блока снимается с двигателя, установленного на автомобиле, нужно предварительно
выполнить следующие операции:
- слить жидкость из системы охлаждения (см. подраздел 2.4.4, пункты 1-6);
- снять воздушный фильтр с карбюратора (см. подраздел 2.7.6.2, пункты 1-3);
- отсоединить шланги от термостата (см. подраздел 2.4.2.2, пункт 2);
- отсоединить провод от датчика температуры охлаждающей жидкости (см. подраздел
2.4.2.2, пункт 2);
- отсоединить провода от микровыключателя на карбюраторе (см. подраздел 2.2,
пункт
14);
- отсоединить от карбюратора тягу воздушной заслонки и тягу привода акселератора
(см.
подраздел 2.2, пункт 15);
- отсоединить от карбюратора шланг слива топлива (см. подраздел 2.2, пункт 16);
- отсоединить шланги от электромагнитного клапана ЭПХХ, установленного на щите
передка (см. подраздел 2.2, пункт 16);
- отсоединить вакуумный шланг усилителя тормозов от штуцера на впускной трубе
(см.
подраздел 2.2, пункт 16);
- отсоединить отводящий шланг отопителя от штуцера на задней крышке головки
блока.
Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с
установленного на автомобиле, одинаковый.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять наконечники с
проводами со свечей
зажигания и вывернуть
свечи 1. Отсоединить шланг
3 от фильтра тонкой
очистки топлива.
Отсоединить от
карбюратора вакуумный
шланг 2 вакуум-корректора
распределителя зажигания.
2. Отсоединить шланг 3
вентиляции картера от
патрубка на крышке
коромысел. Отвернуть шесть
болтов 1 и снять крышку 2
коромысел вместе с
прокладкой.
3. Отвернуть гайки 1 и
снять ось 2 с коромыслами
клапанов и стойками в
сборе. Вынуть штанги 4
толкателей клапанов.
Отвернуть гайки 3 и снять
головку блока 5 и прокладку
головки. При этом не
рекомендуется забивать
между головкой блока и
блоком цилиндров отвертку
или какой-либо другой
инструмент, так как можно
повредить поверхность
головки блока, прилегающую
к блоку, или поверхность
блока цилиндров.
4. Зафиксировать гильзы цилиндров, надев на шпильки крепления головки широкие
шайбы так, чтобы они перекрывали соседние гильзы. Затем надеть на шпильки
подходящие отрезки трубок и притянуть их гайками крепления головки блока.

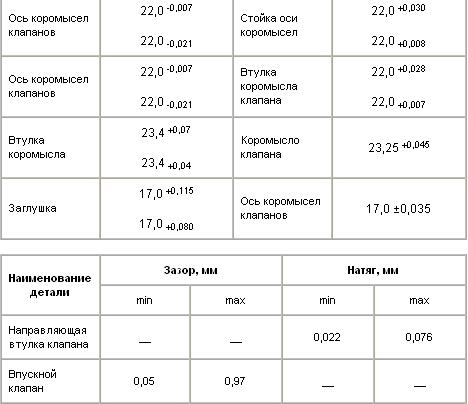

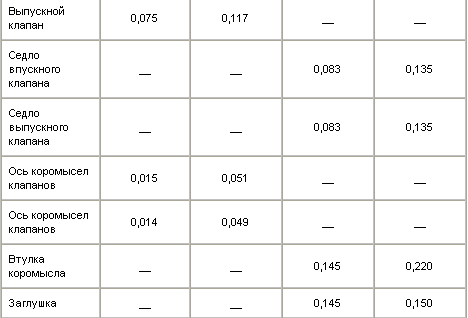

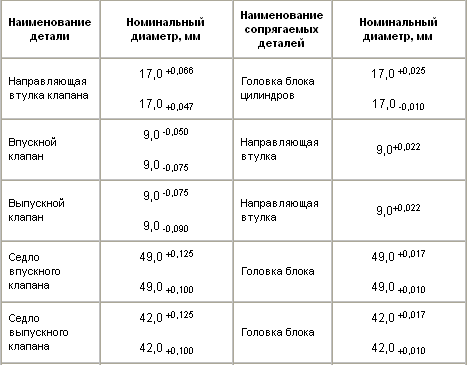

Таблица 2.7. Номинальные размеры и посадка сопрягаемых деталей головки
блока цилиндров
Номинальные размеры и посадка сопрягаемых деталей головки блока цилиндров
