Звуковой сигналChevrolet Niva / Электрооборудование / Звуковой сигнал
На автомобилях устанавливается звуковой сигнал типа 20.3721. Он находится в
моторном отсеке и
крепится на кронштейне крепления облицовки радиатора.
Схема включения звукового сигнала показана на рис. 7-31.
Если сила звучания сигнала уменьшится или появится хрип, отрегулируйте сигнал
поворотом винта
на его корпусе в ту или иную сторону до получения громкого и чистого звука.
Если сигнал не включается, то проверьте предохранитель F7, надежность соединения
проводов и
состояние контактов выключателя звукового сигнала.

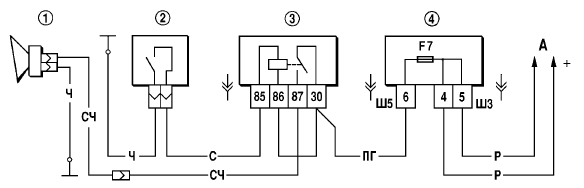

Рис. 7-31. Схема включения звукового сигнала:
1 – звуковой сигнал;
2 – выключатель звукового сигнала;
3 – реле включения звуковых сигналов;
4 – монтажный блок;
А – к источникам питания.
